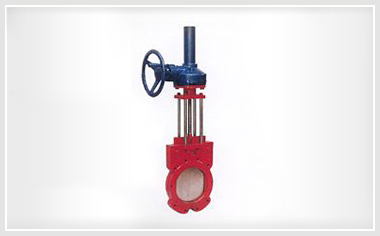

Z573X伞齿轮浆液阀

Z573X伞齿轮浆液阀是在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的基础上开发出来的一种新型产品。主体采用铸造，铸铁材质。通径从DN50-DN1200。产品广泛用于化工，煤炭，食品，污水，造纸，钢铁等到领域，是一种理想的密封阀门。主要由左，右阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，阀门启闭靠旋转伞齿轮完成，顺时旋转时，阀门关闭;反之为开放。也可根据客户需要旋转安装其他驱动方式如电动装置，气动装置、电液动装置。

联系我们

全国热线021-60706198

产品详情

概述

主要性能规范

公称压力PN	密封试验	壳体试验	工作温度	适用介质
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物等介质
1.0MPa	1.1MPa	1.5MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物等介质

主要外形及连接尺寸(mm)

公称通径DN	结构长度L		D1	D2	H	L0	D0	n-M
公称通径DN	0.6	1.0.	D1	D2	H	L0	D0	n-M
50	48	48	100	125	300	400	250	4-M16
65	48	48	120	145	310	400	250	4-M16
80	50	50	135	160	330	400	250	4-M16
100	50	50	155	180	380	400	250	8-M16
125	50	50	185	210	440	400	250	8-M16
150	60	60	210	240	500	400	250	8-M20
200	60	60	265	295	580	400	250	8-M20
250	70	70	320	350	670	420	300	12-M20
300	70	80	368	400	820	420	300	12-M20
350	80	90	428	460	900	420	300	16-M20
400	90	120	482	515	1020	420	300	16-M22
450	90	120	532	565	1150	420	300	20-M22
500	90	130	585	620	1250	420	300	20-M22
600	140	140	685	725	1500	420	300	20-M27
700	140	140	800	840	1750	420	300	24-M27
800	190	190	905	950	2000	420	300	24-M30
900	203	203	1005	1050	2300	420	300	28-M30
1000	216	216	1115	1160	2500	420	300	28-M30
1200	254	254	1325	1380	2800	420	300	32-M36
