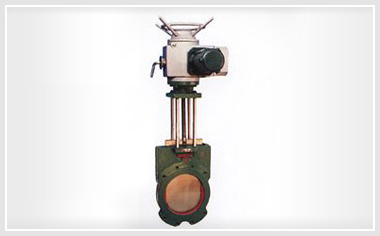

Z973X电动浆液阀

Z973X电动浆液阀在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量，从一些技术细节着手，完善了电动浆液闸阀的综合性能。电动浆液阀具有刚性好，流阻系数小、设计合理、结构紧凑，通道流畅等优点，密封可靠、操作轻便灵活。电动浆液闸阀广泛用于化工，煤炭，制糖，污水，造纸等到领域，是一种理想的密封阀门。电动浆液闸阀适合于造纸行业在管道上作调节和节流使用。

联系我们

全国热线021-60706198

产品详情

概述

特点

采用对夹式结构，体积小，重量轻。
完全敞开的通道，可以防止介质在阀内沉积。
新研制的U型封存圈，可发保证阀门的良好密封性。
闸板的外密封性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。
流阻小。
安装装维修方便。

结构示意图

Z973X电动浆液阀结构示意图

主要性能规范

公称压力PN	密封试验	壳体试验	工作温度	适用介质
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质
1.0MPa	1.5MPa	1.5MPa	-10℃～120℃	泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质

主要外形及连接尺寸(mm)

DN	L		D2	D1	H	L0	L1	L2
DN	0.6	1.0	D2	D1	H	L0	L1	L2
50	48	48	125	100	600
65	48	48	145	120	670
80	50	50	160	135	680
100	50	50	180	155	700
125	50	50	210	185	720
150	60	60	240	210	790
200	60	60	295	265	850
250	70	70	350	320	1100
300	70	80	400	368	1180
350	80	90	460	428	1280
400	80	120	515	482	1460
450	90	120	565	532	1600
500	90	130	620	585	1800
600	140	140	725	685	2100
700	140	140	840	800	2300
800	190	190	950	905	2500
900	203	203	1050	1005	2700
1000	216	216	1160	1115	2900
1200	254	254	1380	1325	3400
