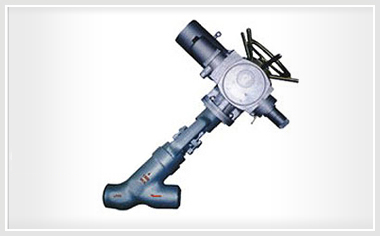

高温高压电动直流式对焊截止阀阀体的流道与主流道成一斜线，流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。直流式截止阀结构合理，性能优良，造型美观，耐磨、耐高温，抗擦伤性能好、使用寿命长等优点,主要用来接通或截断管路中的介质。
高温高压电动直流式对焊截止阀阀体的流道与主流道成一斜线，流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。直流式截止阀结构合理，性能优良，造型美观，耐磨、耐高温，抗擦伤性能好、使用寿命长等优点,主要用来接通或截断管路中的介质。
设计制造JB3595规定
结构长度按JB3595规定或按用户要求
连接端按JB3595规定或按用户要求
阀门检查和试验按JB3595规定
结构：P.B；0S＆Y
| 零件名称 | 材料牌号 | ||
|---|---|---|---|
| 阀体 | WCB | WC6 | WC9 |
| 活塞 | A105 | WC6 | WC9 |
| 阀盖 | 25 | 12Cr1MoVA | |
| 阀杆 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
| 密封环 | 05F | 05F | 柔性石墨 |
| 四开环 | 1Cr13 | 20CrMOIVIA | |
| 填料 | BSP-600 | BSP-600 | |
| 支架 | WCB | WCB | |
| 阀杆螺母 | ZQAL9-4 | ZQAL9-4 | |
| 公称通径 DN（mm） | 尺寸（mm） | 重量 （Kg） | |||||
|---|---|---|---|---|---|---|---|
| L | D1 | Do | H | Lo | L1 | ||
| PN32（320） J565Y-320V型 | |||||||
| 80 | 390 | 64 | 120 | 750 | 121 | ||
| 100 | 480 | 108 | 185 | 870 | 212 | ||
| 125 | 533 | 132 | 218 | 995 | 312 | ||
| 150 | 610 | 166 | 245 | 1205 | 510 | ||
| 175 | 750 | 175 | 278 | 1565 | 708 | ||
| 200 | 762 | 200 | 290 | 1670 | 980 | ||
| 225 | 850 | 108 | 310 | 1705 | 1060 | ||
| 250 | 914 | 248 | 348 | 1870 | 1380 | ||
| 300 | 1041 | 300 | 430 | 2335 | 2824 | ||
| P54（140） J565Y-P54140V型 | |||||||
| 80 | 390 | 64 | 120 | 750 | 130 | ||
| 100 | 480 | 108 | 185 | 870 | 212 | ||
| 125 | 580 | 132 | 218 | 995 | 312 | ||
| 150 | 630 | 166 | 245 | 1205 | 510 | ||
| 175 | 750 | 175 | 278 | 1565 | 708 | ||
| 200 | 771 | 200 | 290 | 1670 | 980 | ||
| 225 | 850 | 108 | 310 | 1705 | 1060 | ||
| 250 | 930 | 248 | 348 | 1870 | 1380 | ||
| 300 | 1060 | 300 | 430 | 2335 | 2824 | ||
