截止阀

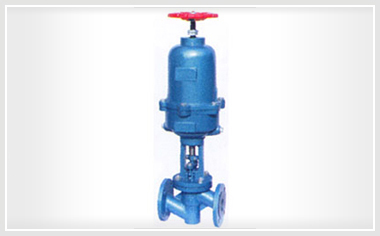

J6BK41Fs气动衬氟塑料截止阀

J6BK41Fs气动衬氟塑料截止阀，专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。

全国热线021-60706198

概述

J6BK41Fs气动衬氟塑料截止阀，专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
设计与制造：GB12235
结构长度：GB12221（1系列）
法兰连接尺寸：GB4216 JB78

J6BK41Fs气动衬氟塑料截止阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6

衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1

阀体：铸铁、碳钢不锈钢阀盖：铸铁、碳钢不锈钢衬里：氟塑料
气缸：球墨铸铁活塞：碳钢阀瓣：碳钢、不锈钢，完全包覆氟塑料
阀杆：碳钢、不锈钢，部分包覆氟塑料手轮：铸铁、碳钢

公称通径	公称压力	工作压力	L	D	D1	n-Фd	H	D0	质量	部件列表
15	1.6 1.0	1.6	130	95	65	4-14				1、阀体、2、阀盖3、阀体衬里4、阀瓣5、压盖6、中阀杆7、下气缸8、活塞9、弹簧10、上气缸11、压盘12、上阀杆13、手轮
20			150	105	75	4-14
25			160	115	85	4-14	550	160	23
32			180	140	100	4-18	558	160	25.5
40			200	150	110	4-18	722	200	50
50			230	165	125	4-18	732	200	51.5
65		1.0	290	185	145	4-18
80			310	200	160	6/2-18	990	320	140
100			350	220	180	6/2-18	1048	320	169
125			400	250	210	6/2-18	1158	320	220
150			480	285	240	6/2-22
200		0.6	600	340	295	6/2-22
