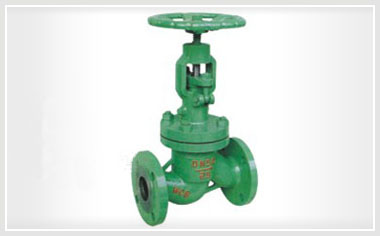

NK真空隔离阀

NK真空隔离阀适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

全国热线021-60706198

产品详情

主要结构特点及用途

NK真空隔离阀适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

J61H/Y100、200、250、320
J61Y-54/100V、P54/140V、P54/170V
J61Y-55/100V、P55/140V、P55/170V
J61Y-57/100V、P67/140V、P57/170V

NK真空隔离阀主体采用铸锻结构，具有平行双密封半强制双向密封，密封面到位运动和块楔紧运动分步作用实现零泄漏
密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
结构简单、紧凑、检修方便，使用寿命长。
阀盖真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密封性。
NK真空隔离阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。

阀门结构型式

NKJ61型真空隔离截止阀；NKZ44、NK64型真空隔离闸板阀

主要性能规范

产品类型	壳体强度试验	上密封试验	密封试验	适用介质	适用温度/℃
NKJ61H-40	6.0	4.4	4.4	水、蒸汽、空气	≤425
NKJ61H-64	9.6	7.0	7.0
NKJ61H-100	15.0	11.0	11.0
NKJ61H-40I	6.0	4.4	4.4	水、蒸汽、空气	≤550
NKJ61H-64I	9.6	7.0	7.0
NKJ61H-100I	15.0	11.0	11.0

主要零件材料

零件名称	阀体、阀盖	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件
NKJ61H-C型	25或WCB	铬不锈钢	铬不锈钢	H：合金钢	铝青铜	膨胀复合石墨	优质碳钢
NKJ61H-I型	铬钼钢	20Cr1Mo1VA或38CrMoA1A	12Cr1Mo1VA	Y：硬质合金	铝青铜	膨胀复合石墨	铬钼钢

NK真空隔离阀

NKJ61（H）-40、64、100
NKJ961（H）-40、64、100

公称通径 DN/mm	公称压力 PN/MPa	主要尺寸和连接尺寸/mm
公称通径 DN/mm	公称压力 PN/MPa	L	H手	D	D0	D1	L1	a	W
10	4.0	130	245	36	11	18.4	10		120
15		130	245	36	16	22.5	10		120
20		150	265	44	21	28.5	11		150
25		160	270	48	26	34.5	12		200
32		180	28/5	48	34			37°30′	200
40		200	320	55	40			37°30′	240
50		230	365	64	48			37°30′	320
65		290	410	82	66			37°30′	300
80		310	430	95	78			37°30′	300
100		350	470	117	100			37°30′	350
125		400	500	143	126			37°30′	350
150		480	533	167	150			37°30′	400
10	6.4	130	245	36	10	18.4	10		120
15		130	245	36	15	22.5	10		120
20		150	265	44	20	28.5	11		160
25		160	270	48	25	34.5	12		200
32		180	280	48	33			37°30′	200
40		200	320	55	39			37°30′	240
50		230	365	564	48			37°30′	320
65		290	410	82	65			37°30′	320
80		310	430	95	76			37°30′	360
100		350	470	117	98			37°30′	400
125		480	500	143	123			37°30′	400
150		480	533	167	148			37°30′	500
10	10.0	130	245	36	10	18.4	10		120
15		130	245	36	14	22.5	10		120
20		150	265	44	20	28.5	11		160
25		160	270	48	25	34.5	12		200
32		180	285	48	32			37°30′	200
40		200	320	55	38			37°30′	240
50		230	355	64	48			37°30′	320
65		290	410	82	63			37°30′	320
80		310	430	95	74			37°30′	360
100		350	470	117	97			37°30′	400
125		400	500	143	123			37°30′	400
150		480	533	167	148			37°30′	500

注：PN4.0（40）阀门允许作为PN1.0（10）、PN 1.6（16）、PN2.5（25）压力级选用。
