截止阀

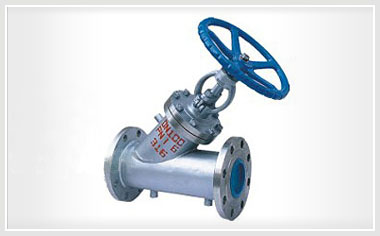

夹套保温直流式截止阀

夹套保温直流式截止阀适用于化工、化肥行业的管路上，夹套内通入蒸汽能防止介质结晶。直流式保温截止阀的保温夹套焊装于阀门的两法兰之间，特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。直流式保温截止阀广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

联系我们

全国热线021-60706198

产品详情

概述

夹套保温直流式截止阀适用于化工、化肥行业的管路上，夹套内通入蒸汽能防止介质结晶。直流式保温截止阀的保温夹套焊装于阀门的两法兰之间，特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。直流式保温截止阀广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。
BJ45H/W-16C/P/R、BJ45H/W-25C/P/R、BJ45H/W-40C/P/R

结构示意图

夹套保温直流式截止阀结构示意图

主要性能规范

型号	公称压力 PN（MPa）	试验压力（MPa）		工作温度（℃）	适用介质	工作蒸汽压力（MPa）
型号	公称压力 PN（MPa）	壳体	密封（水）	工作温度（℃）	适用介质	工作蒸汽压力（MPa）
BJ45W-16P	1.6	2.4	1.8	≤350	硝酸类	≤1.0
BJ45W-25P	2.5	3.75	2.75
BJ45W-40P	4.0	6.0	4.4
BJ45W-16RL	1.6	2.4	1.8		醋酸类尿素类
BJ45W-25RL	2.5	3.75	2.75
BJ45W-40R	4.0	6.0	4.4

主要尺寸

公称压力	公称通径	尺寸（mm）
公称压力	公称通径	L	D	D1	D2	D3	b1	fo	b	D6	3-G	Z-Φd
2.5 4.0	15	170	105	75	55	35	8	4	16	51	3/8	4-Φ14
	20	190	115	85	65	42	8	4	16	58	3/8	4-Φ14
	25	210	135	100	78	50	8	4	18	66	3/8	4-Φ18
	32	230	145	110	85	60	8	4	18	76	1/2	4-Φ18
	40	260	160	125	100	72	8	4	20	88	1/2	4-Φ18
	50	300	180	145	120	94	8	4	22	110	1/2	8-Φ18
	65	340	195	160	135	105	8	4	22	121	1/2	8-Φ18
	80	380	230	190	160	128	11	4.5	24	150	1/2	8-Φ23
	100	430	270	220	188	154	11	4.5	28	176	1/2	8-Φ25
	125	490	300	250	218	182	11	4.5	30	204	1/2	8-Φ25
	150	550	330	280	248	212	11	4.5	32	204	1/2	12-Φ25
