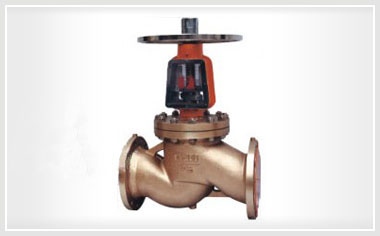

氧气专用截止阀

氧气专用截止阀是氧气管网专用阀门的一种，它除了具有普通截止阀功能外还具有阻燃性好、导电性能好、传热快、结构紧凑、防油、安全可靠等特点。
氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。禁油处理使用在氧气管路上，具有最佳的防爆阻燃性能，消除了氧气管路上的不安全因素。

联系我们

全国热线021-60706198

产品详情

概述

压力试验

公称压力	强度试验	水密封试验	上密封试验	气密封试验
2.5	3.8	2.8	2.8	0.6
4.0	6.0	4.4	4.4	0.6

主要零件材料及性能

体盖	阀杆	阀瓣	密封面	垫片	填料	工作温度	适用介质
1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	本体材质	PTFE	PTFE	常温	氧气
ZCrZn16Si4	1Cr18Ni9Ti	1Cr18Ni9Ti	本体材质	PTFE	PTFE	常温	氧气

规格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	Do
凸面法兰 RF JY41W-16P JY41W-16T JY41Y-16P JY41Y-16T	25	160	115	85	65	14	4-Φ14	305	160
	32	180	135	100	78	16	4-Φ18	316	160
	40	200	145	110	85	16	4-Φ18	328	180
	50	230	160	125	100	16	4-Φ18	356	200
	65	290	180	145	125	18	4-Φ18	389	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	460	320
	125	400	245	210	185	22	8-Φ18	528	320
	150	480	280	240	210	24	8-Φ23	668	450
	200	600	335	295	265	26	26-Φ23	795	500
	250	650	405	355	320	30	30-Φ25	910	560
	300	750	460	410	375	30	30-Φ25	1200	640
	350	850	520	470	435	34	34-Φ25	1200	720
	400	950	580	525	485	36	36-Φ30	1560	800

PN2.5MPa-4.0MPa

氧气专用截止阀

规格主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	DO
2.5MPa	25	160	115	85	65	16	4-Φ14	305	160
凸面法兰 RF JY41W-25P JY41W-16T HY41Y-16P JY41Y-16T	32	180	135	100	78	18	4-Φ18	316	160
	40	200	145	110	85	18	4-Φ18	328	180
	50	230	160	125	100	20	4-Φ18	356	200
	65	290	180	145	120	22	8-Φ18	389	280
	80	310	195	160	135	22	8-Φ18	400	280
	100	350	230	190	160	24	8-Φ23	460	320
	125	400	270	220	188	28	8-Φ25	538	320
	150	480	300	250	218	30	8-Φ25	668	450
	200	600	360	310	278	34	12-Φ25	795	500
	250	650	425	370	332	36	12-Φ30	910	560
	300	750	485	430	390	40	16-Φ30	1200	640
	350	850	550	490	448	44	16-Φ34	1290	720
	400	950	610	550	505	48	16-Φ34	1560	800
4.0MPa	25	160	115	85	65	16	4-Φ14	305	160
凸面法兰 RF JY41W-40P JY41W-40T HY41Y-40P JY41Y-40T	32	180	135	100	78	18	4-Φ18	316	160
	40	200	145	110	85	18	4-Φ18	328	180
	50	230	160	125	100	20	4-Φ18	356	200
	65	290	180	145	120	22	8-Φ18	389	280
	80	310	195	160	135	22	8-Φ18	400	280
	100	350	230	190	160	24	8-Φ23	460	320
	125	400	270	220	188	28	8-Φ25	538	320
	150	480	300	250	218	30	8-Φ25	668	450
	200	600	375	320	282	38	12-Φ30	795	500
	250	650	445	385	345	42	12-Φ34	910	560
	300	750	510	450	408	46	16-Φ34	1200	640
	350	850	570	510	465	52	16-Φ34	1290	720
	400	950	655	585	535	58	16-Φ41	1560	800
