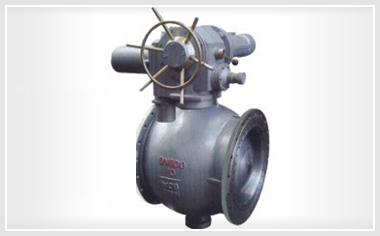

侧装偏心半球阀

纽浪(上海)阀门科技有限公司生产销售的侧装偏心半球阀结构设计类似三偏心硬密封蝶阀，此球阀具有操作轻便、开启过程无磨擦、零泄漏、寿命长等优点。具有启闭无磨擦，密封面可实现自清洁，使用寿命长的特点，此外，调整或更换密封副，阀门可继续使用，避免了现行众多阀门密封失效整台报废的弊端，节省成本。

联系我们

全国热线021-60706198

产品详情

概述

结构特点

阀座设外台阶与阀体内台阶相配合，防止了球体与阀座发生卡阻或脱离现象；
利用偏心阀体、偏心球体和阀座、阀杆作放置无运动时，在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好密封的目的，所以偏心半球阀密封性能安全可靠；阀门启闭时，球体与阀座完全脱开。消除了密封件的磨损，克服了传统球阀阀座与球体密封面始终磨损的问题
非金属弹性材料被嵌于金属座中，阀座金属密封面收到良好的保护;
全开时流通能力大、压力损失小，且介质不会沉积在阀体中内;
使用寿命长，密封副耐磨，且有补偿量，阀座可调整或更换。

工作原理

执行器（或扳手）带动阀杆迫使关闭件球体绕中心A转动，球体自B点移至C点，此时相对阀门中心点O，从B到C的轨迹为一凸轮状偏心，右旋进入阀座是阀门关闭保持优良密封，该产品按凸轮原理设计，阀门关闭件从开启到关闭过程中，作用在阀座上的力逐渐增加，即关闭件表面与阀座由完全脱离至接触，并逐渐增大密封比压，直至完全密封，反之为开。见下图：

适用范围

半球阀产品按用途分为：通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。在石油、化工、冶金、电力、燃气、排灰、喷煤粉等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。

主要设计参数

公称通径：DN50-1000 公称压力：PN1.0-10.0Mpa

材质

阀体：WCB　CF8 CF8M ZG1Cr18Ni9Ti
球体：硬密封：ZG1Cr18Ni9Ti 软密封：CF8/CF8M
阀座：硬密封：2Cr13、1Cr18Ni9Ti 软密封：PTFE PPL
工作温度：硬密封：-40～425℃，软密封：-28～250℃

采用的主要标准

设计制造按 API6D GB/T12237-1989;
试验和检验按 AP1598 JB/T9092-1999;
法兰尺寸　　 GB/T9113-2000 JB/T79-1994 HG20592-1997;
结构长度按 KYV-2000

实验压力单位：MPa

公称压力	常温最大工作压力	壳体实验压力	气密封试验压力	高压密封实验压力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
Class150	2.0	3.0	0.6	2.2
Class300	5.0	7.5	0.6	5.5

使用范围

壳体材料	阀座材料	适作温度	适用介质
碳钢C型	PTFE+不锈钢	≤150℃	水、蒸汽油品等
碳钢C型	不锈钢 stainless steel	≤250℃	水、蒸汽油品等
铬镍钛钢P型	PTFE+不锈钢	≤150℃	硝酸类
铬镍钛钢P型	不锈钢	≤200℃	硝酸类
铬镍钼钛钢P型	PTFE+不锈钢	≤150℃	醋酸类
铬镍钼钛钢P型	不锈钢 stainless steel	≤200℃	醋酸类
铬镍钼钛钢I型	本体+硬质合金	≤550℃	蒸汽、冶炼、能源

主要零件材料

阀体、阀盖	GB	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12MoTi		ZG15Cr1Mo1v
阀体、阀盖	ASTM	WCB		CF8		CF8M		WC9
球体	GB	ZG2Cr13		ZG1Cr18Ni9Ti/ 表面特殊处理		ZG0Cr18Ni12MoTi 表面特殊处理		ZG15Cr1Mo1v 表面特殊处理
球体	ASTM	CA15		CF8+HF		CF8+HF		WC9+HF
阀杆	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12MoTi		25Cr2Mo2v
阀杆	ASTM	420		304		316		F22a
阀座	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12MoTi	D517
阀座	ASTM	PTFE	420	PTFE	304	PTFE	316	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
填料	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB	25		0Cr18Ni9		0Cr18Ni9		15Cr1Mo1v
螺栓	ASTM	A193 B7		A320-B8		A320-B8		A193 B16
螺母	GB	45		0Cr18Ni9		0Cr18Ni9		20CrMo
螺母	ASTM	A194 2H		A194-8		A194-8		A194-4

主要外形和连接尺寸

公称压力PN	公称通径DN	尺寸（mm）Dimensions
公称压力PN	公称通径DN	L	D	K	d	Y	b	Z-Φdo	Ws	Hs	Hw	Hd
1.6MPa	50	124	165	125	100	-	16	4-Φ18	230	164	260	310
	65	145	185	145	120	-	18	4-Φ18	250	180	275	330
	80	165	200	160	135	-	20	8-Φ18	300	200	300	360
	100	194	220	180	155	-	20	8-Φ18	320	235	335	390
	125	210	250	210	185	-	22	8-Φ18	400	260	335	405
	150	229	285	240	210	-	24	8-Φ23	500	280	375	440
	200	243	340	295	265	-	26	12-Φ23	800	320	410	470
	250	297	405	355	320	-	30	12-Φ25	100	355	485	550
	300	338	460	410	375	-	30	12-Φ25	1200	400	530	595
	350	400	520	470	435	-	34	16-Φ25	-	-	580	650
	400	400	580	525	485	-	36	16-Φ30	-	-	650	730
	450	502	640	585	545	-	40	20-Φ30	-	-	710	790
	500	533	715	650	608	-	44	20-Φ34	-	-	760	840
	600	686	840	770	718	-	48	20-Φ41	-	-	870	960
	700	762	910	840	788	-	50	24-Φ41	-	-	910	1080
	800	864	1025	950	898	-	52	24-Φ41	-	-	935	1125
	900	914	1125	1050	998	-	54	28-Φ41	-	-	995	1255
	1000		1255	1170	1110	-	56	28-Φ48	-	-	1080	1385
	1200		1485	1390	1325	-	58	32-Φ54	-	-	1175	1490
	1400		1685	1590	1525	-	60	36-Φ54	-	-	1280	1565
2.5MP	50	124	165	125	100	-	20	4-Φ18	230	164	260	310
	65	145	185	145	120	-	22	8-Φ18	250	180	275	330
	80	165	200	160	135	-	22	8-Φ18	300	200	300	360
	100	194	230	190	160	-	24	8-Φ23	320	235	335	390
	125	210	270	220	188	-	28	8-Φ25	400	260	355	405
	150	229	300	250	218	-	30	8-Φ25	500	280	375	440
	200	243	360	310	278	-	34	12-Φ25	800	320	410	470
	250	297	425	370	332	-	36	12-Φ30	1000	355	485	550
	300	338	485	430	390	-	40	16-Φ30	1200	400	530	595
	350	400	555	490	448	-	44	16-Φ34	-	-	580	650
	400	400	620	550	505	-	48	16-Φ34	-	-	650	730
	450	502	670	600	555	-	50	20-Φ34	-	-	710	790
	500	533	730	660	610	-	52	20-Φ41	-	-	760	840
	600	686	845	770	718	-	56	20-Φ41	-	-	870	960
	700	762	960	875	815	-	60	24-Φ48	-	-	990	1080
	800	864	1085	990	930	-	64	24-Φ48	-	-	935	1125
	900	914	1185	1090	1025	-	66	28-Φ54	-	-	995	1255
	1000		1320	1210	1140	-	68	28-Φ58	-	-	1080	1385
	1200		1520	1420	1350	-	72	32-Φ58	-	-	1175	1490
	1400		1755	1640	1560	-	78	36-Φ65	-	-	1280	1565

主要外形和连接尺寸


侧装偏心半球阀手动	侧装偏心半球阀蜗轮传动	侧装偏心半球阀电动

公称压力PN	公称通径DN	尺寸（mm）Dimensions
公称压力PN	公称通径DN	L	D	K	d	Y	b	Z-Φdo	Ws	Hs	Hw	Hd
4.0MPa	50	124	165	125	100	88	20	4-Φ18	250	180	275	325
	65	145	185	145	120	110	22	8-Φ18	300	200	290	345
	80	165	200	160	135	121	22	8-Φ18	320	220	315	375
	100	194	235	190	160	150	24	8-Φ23	400	260	350	405
	125	210	270	220	188	176	28	8-Φ25	500	290	370	420
	150	229	300	250	218	204	30	8-Φ25	800	310	390	755
	200	245	375	320	282	260	38	12-Φ30	1000	350	435	495
	250	297	450	385	345	313	42	12-Φ34	1200	390	510	575
	300	338	515	450	408	364	46	16-Φ34	-	-	555	620
	350	400	580	510	465	422	52	16-Φ34	-	-	605	675
	400	400	660	585	535	474	58	16-Φ41	-	-	675	755
	450	502	685	610	560	524	60	20-Φ41	-	-	735	815
	500	533	755	670	612	576	62	20-Φ48	-	-	785	870
6.4MPa	50	124	180	135	105	88	26	4-Φ23	400	180	275	325
	65	145	205	160	130	110	28	8-Φ23	500	200	290	345
	80	165	215	170	140	121	30	8-Φ23	650	220	315	375
	100	194	250	200	168	150	32	8-Φ25	800	260	350	405
	125	210	295	240	202	176	36	8-Φ30	1000	290	370	420
	150	229	345	280	240	240	38	8-Φ34	1200	310	390	755
	200	245	405	345	300	260	44	12-Φ34	1400	350	435	495
	250	297	470	400	352	313	48	12-Φ41	-	-	510	575
	300	338	530	460	412	364	54	16-Φ41	-	-	555	620
	350	400	600	525	475	422	60	16-Φ41	-	-	605	675
	400	400	670	585	525	474	66	16-Φ48	-	-	675	760

主要外形和连接尺寸


侧装偏心半球阀手动	侧装偏心半球阀蜗轮传动	侧装偏心半球阀电动

公称压力PN	公称通径DN	尺寸（mm）
公称压力PN	公称通径DN	L	D	K	d	Y	b	Z-Φdo	Ws	Hs	Hw	Hd
Class150	2〞	124	152	120.5	92	-	16	4-Φ19	230	164	260	310
		145	178	139.5	105	-	18	4-Φ19	250	180	275	330
	3〞	165	190	152.5	127	-	19	4-Φ19	300	200	300	360
	4〞	194	229	190.5	157	-	24	8-Φ19	320	235	335	390
	5〞	210	254	216	186	-	24	8-Φ22	400	260	355	405
	6〞	229	279	241.5	216	-	26	8-Φ22	500	280	375	440
	8〞	243	343	298.5	270	-	29	8-Φ22	800	320	410	470
	10〞	297	406	362	324	-	31	12-Φ25	1000	355	485	550
	12〞	338	483	432	381	-	32	12-Φ25	1200	400	530	595
	14〞	400	533	476	413	-	35	12-Φ29	-	-	580	650
	16〞	400	597	540	470	-	37	16-Φ29	-	-	650	730
	18〞	430	635	578	533	-	40	16-Φ32	-	-	710	790
	20〞	533	699	635	584	-	43	20-Φ32	-	-	760	840
	24〞	660	813	749.5	692	-	48	20-Φ35	-	-	870	960
	28〞	840	927	864	800	-	71	28-Φ35	-	-	910	1080
	32〞	864	1060	978	914	-	81	28-Φ41	-	-	935	1125
	36〞	914	1168	1086	1022	-	90	32-Φ41	-	-	995	1255
	40〞		1289	1200	1124	-	90	36-Φ41	-	-	1080	1385
	48〞		1511	1422	1359	-	108	44-Φ41	-	-	1175	1490
	56〞		1746	1651	1575	-	124	44-Φ48	-	-	1280	1565
Class300	2〞	124	165	127	92	-	23	8-Φ19	250	180	275	325
		145	190	149	105	-	26	8-Φ22	300	200	290	345
	3〞	165	210	168.5	127	-	29	8-Φ22	320	220	315	375
	4〞	194	254	200	157	-	32	8-Φ22	400	260	350	405
	5〞	210	279	235	186	-	35	8-Φ22	500	290	370	420
	6〞	229	318	270	216	-	37	12-Φ22	800	310	390	455
	8〞	245	381	330	270	-	42	12-Φ25	1000	350	435	495
	10〞	297	445	387.5	324	-	48	16-Φ29	1200	390	510	575
	12〞	338	521	454	381	-	51	16-Φ32	-	-	555	620
	14〞	400	584	514.5	413	-	54	20-Φ32	-	-	605	675
	16〞	400	648	571.5	470	-	58	20-Φ35	-	-	675	755
	18〞	502	711	628.5	533	-	61	24-Φ35	-	-	735	815
	20〞	533	775	686	584	-	64	24-Φ35	-	-	785	870
