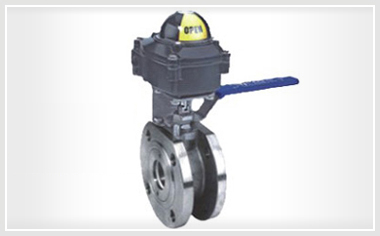

XSQ72F（PPL、M）-16
纽浪(上海)阀门科技有限公司生产销售的信号球阀,本公司引进消化吸收技术，它由手动球阀与回信器（机械式或接近式）组成，此球阀主要应用于手动操作时，需开关信号反馈显示的场合。
XSQ72F（PPL、M）-16
纽浪(上海)阀门科技有限公司生产销售的信号球阀,本公司引进消化吸收技术，它由手动球阀与回信器（机械式或接近式）组成，此球阀主要应用于手动操作时，需开关信号反馈显示的场合。
信号球阀具有结构紧凑、体积小、重量轻、安装方便等特点， 可广泛应用在石油、化工、冶金、电站、轻工等领 域，对油、水、气及纸浆或纤维状流体进行自动调 节或切断控制
| ZSQ72F-16 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 通径DN | d | L | D | K | n-Md | f | H | W | W1 | |
| mm | in | |||||||||
| 15 | 1/2″ | 14 | 35 | 90 | 65 | 4-M12 | 2 | 170 | 145 | 90 |
| 20 | 3/4″ | 19 | 38 | 100 | 75 | 4-M12 | 2 | 175 | 145 | 90 |
| 25 | 1″ | 24 | 42 | 110 | 85 | 4-M12 | 2 | 180 | 160 | 90 |
| 32 | 11/4″ | 29 | 50 | 135 | 100 | 4-M16 | 2 | 195 | 180 | 90 |
| 40 | 11/2″ | 38 | 60 | 145 | 110 | 4-M16 | 2 | 205 | 220 | 90 |
| 50 | 2″ | 48 | 72 | 160 | 125 | 4-M16 | 3 | 230 | 230 | 90 |
| 65 | 21/2″ | 64 | 95 | 180 | 145 | 4-M16 | 3 | 245 | 250 | 90 |
| 80 | 3″ | 72 | 118 | 195 | 160 | 8-M16 | 3 | 270 | 290 | 90 |
| 100 | 4″ | 92 | 140 | 215 | 180 | 8-M16 | 3 | 290 | 350 | 90 |
| 125 | 5″ | 110 | 175 | 245 | 210 | 8-M16 | 3 | 460 | 90 | |
| 150 | 6″ | 135 | 210 | 280 | 240 | 8-M20 | 3 | 610 | 90 | |
| 200 | 8″ | 175 | 300 | 335 | 295 | 12-M20 | 3 | 840 | 90 | |
