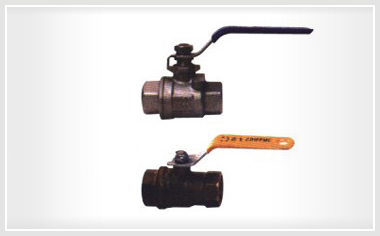

Q11F燃气防泄漏专用球阀采用国外先进技术改进中道填料，在阀杆上端增加两道O型丁晴橡胶圈，防止泄漏，安全系统高适用于小区供气户内表前、后输送燃气的理想球阀产品。
Q11F燃气防泄漏专用球阀采用国外先进技术改进中道填料，在阀杆上端增加两道O型丁晴橡胶圈，防止泄漏，安全系统高适用于小区供气户内表前、后输送燃气的理想球阀产品。
| 设计、制造 | 结构长度 | 公称通径 | 公称压力 | 适用温度 | 适用介质 | 阀体材料 |
|---|---|---|---|---|---|---|
| GB/T12237-89 | GB/T15188-94 | DN8~50mm | PN1.6、2.5、4.0、6.4Pma | -40~+80℃ | 液化石油气、 天然气等 | 不锈钢、碳钢、黄铜 |
| 零件名称 | 材料 | |
|---|---|---|
| CKJ CFKJ-25T | CKJ CFKJ-25P | |
| 阳/阴接头、接头盖 | 黄铜 | 不锈钢 |
| 接头堵、把手、按钮 | ||
| 放气阀 | ||
| 锥销、弹簧、限位销 | 不锈钢 | |
| O型圈、密封垫 | 耐油橡胶 | 氟橡胶 |
DN-JIS | L | L1 | d | A | H | W | |
|---|---|---|---|---|---|---|---|
| mm | G | ||||||
| 8 | 5/16 | 60 | 11.5 | 8 | 30 | 56 | 110 |
| 10 | 3/8 | 60 | 11.5 | 10 | 31 | 58 | 110 |
| 15 | 1/2 | 60 | 14 | 10 | 32 | 58 | 110 |
| 20 | 3/4 | 68 | 15 | 13 | 38 | 62 | 110 |
| 25 | 1 | 73 | 15 | 18 | 45 | 68 | 110 |
| 32 | 11/4 | 90 | 18 | 22 | 53 | 75 | 150 |
| 40 | 11/2 | 98 | 19 | 26 | 63 | 83 | 150 |
| 50 | 2 | 112 | 19 | 32 | 73 | 90 | 150 |
