纽浪(上海)阀门科技有限公司生产销售的堆焊连接固定式铸钢球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。 为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
纽浪(上海)阀门科技有限公司生产销售的堆焊连接固定式铸钢球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。 为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
| 设计标准Design Standard | GB/T 12237 GB/T 19627 | API 6D |
|---|---|---|
| 结构长度Face to Face | GB/T 12221 | API 6D ASME B16.10 |
| 法兰尺寸Flanged Size | GB/T 9113 JB/T 79 | ASME B16.5 ASME B16.47 |
| 检查与实验Test＆Inspection | JB/T 9092 GB/T 19627 | API 598 API 6D |
注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》
| 序号 No | 零件名称 Part name | 材质 Material | |
|---|---|---|---|
| GB | ASTM | ||
| 1 | 左右体Bonnet | WCB | A216-WCB |
| 2 | 螺柱Bolt | 35CrMoA | A193-B7 |
| 3 | 螺母Nut | 35 | A194-2H |
| 4 | 底盖 Bottom Cover | 25 | A105 |
| 5 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 6 | 下阀杆Stem | 1Cr13 | A182-F6a |
| 7 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 8 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless steel | 柔性石墨+不锈钢 Graphite + stainless steel |
| 9 | 阀体Body | WCB | A216-WCB |
| 10 | 排污堵头 Blow down stopple | 25 | A105 |
| 11 | 注脂阀 Grease injection valve | 组合件 Assembled | 组合件 Assembled |
| 12 | 弹簧Spring | 60Si2Mn | InconelX-750 |
| 13 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 14 | 阀座Seat | 25 | A105 |
| 15 | 密封圈 Sealing ring | PTFE | PTFE |
| 16 | 球体Ball | WCB+ENP | A216-WCB+ENP |
| 17 | 上阀杆Stem | 1Cr13 | A182-F6a |
| 18 | 键Key | 45 | AISI C 1045 |
| 19 | 填料垫 Packing seat | 2Cr13 | A276-420 |
| 20 | 填料 Packing | 柔性石墨+不锈钢 Graphite + stainless stee | 柔性石墨+不锈钢 Graphite + stainless stee |
| 21 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 22 | 垫片 Gasket | 柔性石墨+不锈钢 Graphite + stainless stee | 柔性石墨+不锈钢 Graphite + stainless stee |
| 23 | 阀盖Cover | 25 | A105 |
| 24 | O型圈〝O〞Ring | 氟橡胶Viton | 氟橡胶Viton |
| 25 | 填料压盖Gland | WCB | A216-WCB |
| 26 | 支架Yoke | WCB | A216-WCB |
| 27 | 连接套 Connection set | 45 | AISI C 1045 |

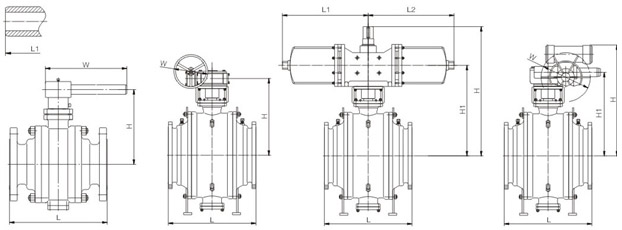

| DN | mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1050 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | In | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 32 | 36 | 40 | 42 |
| 150LB 法兰Flange | L | - | - | - | 178 | 191 | 203 | 229 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 | 1245 | 1372 | 1524 | 1721 | 1829 |
| 1.6MPa 法兰Flange | L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 | 1245 | - | - | - | - |
| 对焊 Butt Welding | L1 | - | - | - | 216 | 241 | 283 | 305 | 381 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | 1143 | 1346 | 1524 | 1727 | 1930 | 1689 |
| 手动 Hand – Operated | H | - | - | - | 107 | 125 | 152 | 178 | 300 | 330 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| W | - | - | - | 230 | 400 | 400 | 450 | 700 | 750 | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| Kg | - | - | - | 9.5 | 15 | 19 | 33 | 58 | 93 | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 涡轮蜗 杆传动 Worm Gear Operated | H | - | - | - | - | - | - | - | - | - | 398 | 495 | 580 | 625 | 670 | 698 | 840 | 1050 | 1100 | 1150 | 1230 | 1320 | 1480 |
| W | - | - | - | - | - | - | - | - | - | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
| 型号Type | - | - | - | - | - | - | - | - | - | B | B | C | C | D | D | D | DA | DA | DB | DB | DC | DC | |
| Kg | - | - | - | - | - | - | - | - | - | 160 | 180 | 240 | 390 | 510 | 750 | 1190 | 2600 | 3000 | 4490 | 7800 | 12560 | 14280 | |
| 气动 Air – Operating | H | - | - | - | 269 | 379 | 398 | 479 | 552 | 666 | 804 | 839 | 972 | 1127 | 1459 | 1529 | 1559 | 1145 | 1160 | 1460 | 1540 | 1630 | - |
| H1 | - | - | - | 174 | 248 | 258 | 322 | 395 | 457 | 595 | 630 | 728 | 883 | 1154 | 1224 | 1294 | 915 | 930 | 1100 | 1180 | 1280 | - | |
| L1 | - | - | - | 89 | 148 | 148 | 287 | 287 | 378 | 378 | 378 | 530 | 530 | 680 | 680 | 680 | 1455 | 1455 | 1665 | 1665 | 1960 | - | |
| L2 | - | - | - | 181 | 257 | 257 | 287 | 287 | 278 | 378 | 378 | 530 | 530 | 680 | 680 | 680 | 1455 | 1455 | 1655 | 1665 | 1960 | - | |
| 型号Type | - | - | - | AG09 | AG13 | AG13 | AW13 | AW13 | AW17 | AW17 | AW17 | AW20 | AW20 | AW28 | AW28 | AW28 | C1-355 | C1-355 | C2-490 | C2-490 | C3-600 | - | |
| Kg | - | - | 16.6 | 38 | 42.1 | 53 | 95.3 | 105.2 | 207.8 | 255 | 409 | 518 | 838 | 1067 | 1295 | 2330 | 3200 | 4750 | 8200 | 13200 | - | ||
| 电动 Electric Driving | H | - | - | - | - | - | - | - | - | 554 | 600 | 652 | 761 | 771 | 831 | 921 | 943 | 1123 | 1218 | 1328 | 1686 | 1925 | 2105 |
| H1 | - | - | - | - | - | - | - | - | 337 | 382 | 435 | 480 | 520 | 580 | 670 | 770 | 850 | 945 | 1055 | 1130 | 1240 | 1420 | |
| W | - | - | - | - | - | - | - | - | 200 | 200 | 200 | 280 | 280 | 280 | 305 | 305 | 305 | 400 | 400 | 460 | 460 | 600 | |
| 型号Type | - | - | - | - | - | - | - | - | SMC-04 +H0BC | SMC-04 +H0BC | SMC-04 +H1BC | SMC-04 +H1BC | SMC-03 +H2BC | SMC-03 +H2BC | SMC-00 +H3BC | SMC-00 +H3BC | SMC-0 +H4BC | SMC-0 +H4BC | SMC-1 +H5BC | SMC-2 +H6BC | SMC-3 +H6BC | SMC-3 +H7BC | |
| Kg | - | - | - | - | - | - | - | - | 127 | 210 | 270 | 420 | 535 | 862 | 1100 | 1350 | 2420 | 3410 | 5120 | 9100 | 14100 | 15200 |
