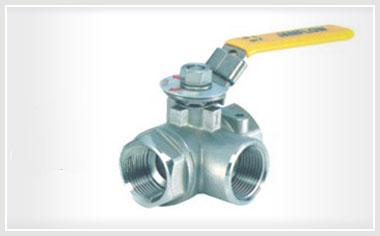

1000wog三通不锈钢球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
1000wog三通不锈钢球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
公称压力：2.5MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
| 序号NO | 零件名称Part Name | 材质Material |
|---|---|---|
| 1 | 阀体Body | 不锈钢CF8M/CF8 |
| 2 | 阀盖Cap | 不锈钢CF8M/CF8 |
| 3 | 球Ball | 不锈钢CF8M/CF8 |
| 4 | 球垫Ball Seat | 聚四氟乙烯PTFE |
| 5 | 阀杆Stem | 不锈钢CF8M/CF8 |
| 6 | 填料Stem packing | 聚四氟乙烯PTFE |
| 7 | 中口Packing | 聚四氟乙烯PTFE |
| 8 | 大薄片Gasket | 聚四氟乙烯PTFE |
| 9 | 压盖螺母Stem Nut | 不锈钢CF8M/CF8 |
| 10 | 手柄Handle | 不锈钢CF8M/CF8 |
| 11 | 流向指示牌Flow Inoicator | ALUMINUM |
| 12 | 华司Handle Washer | 不锈钢CF8 |
| 13 | 螺帽Handle Nut | 不锈钢CF8 |
| 14 | 锁定装置Locking Device | 不锈钢CF8 |
| 15 | 皮套Handle SLEEVE | 塑料Plastic |
| 16 | 盲盖BLIND | 不锈钢CF8M/CF8 |
| SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT （g） |
|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
| 1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
| 11/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
| 11/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
| 2″ | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 335 | 375 | 22.4 | 35.0 | 10-24UNC | 550 |
| 3/4″ | 16 | 85 | 64 | 126 | 81.5 | 390 | 425 | 22.4 | 35.0 | 10-24UNC | 725 |
| 1″ | 20 | 100 | 80 | 145 | 102.0 | 505 | 515 | 22.4 | 35.0 | 10-24UNC | 1000 |
| 11/4″ | 25 | 115 | 90 | 145 | 108.5 | 510 | 575 | 25.4 | 38.1 | 10-24UNC | 2000 |
| 11/2″ | 32 | 125 | 96 | 204 | 121.0 | 580 | 630 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
| 2″ | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 730 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
 |  |
| 1000wog三通不锈钢球阀 L型 | 1000wog三通不锈钢球阀 T型 |
