球阀

轨道球阀

轨道球阀，又称为弹性球阀，和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。上球球阀是近年来被广泛采用的一种新型阀门。轨道球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

联系我们

全国热线021-60706198

产品详情

轨道球阀概述

轨道球阀结构特点

传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球轮着启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。

启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。
楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

轨道球阀技术规范

设计依据Design Standard	GB	ASME
结构长度 Face to Face	JB/T7745 GB/T 12221	ASME B 16.10
连接法兰Flanged Size	GB/T 9113 JB/T 79	ASME B16.5 MSS SP44
对焊端 Butt welding End	GB/T 12224	ASME B16.25
实验和检验 Test and Inspection	JB/T 9092	API 598

注：系列阀门连接法兰及对焊端尺寸可根据用户要求设计制造。

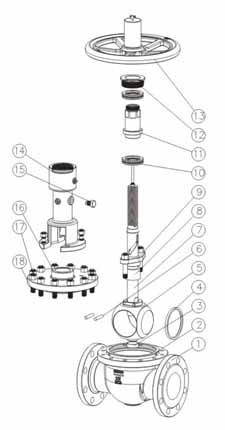

轨道球阀主要零件材质

序号 No	零件名称	GB	ASTM
序号 No	零件名称	材质
1	阀体	WCB	A216-WCB
2	垫片	不锈钢+柔性石墨	不锈钢+柔性石墨
3	衬套	锡青铜+PTFE	锡青铜+PTFE
4	密封圈	PTFE、STEEL	PTFE、STEEL
5	球体	WCB + H C r /STL	WCB + H C r /STL
6	销	1Cr13	A276-410
7	阀杆	1Cr13	A182-F6a
8	填料	柔性石墨	柔性石墨
9	填料压盖	WCB	A276-WCB
10	轴承	组合件
11	阀杆螺母	ZA19-4	A439-D2C
12	压盖	35	ANSI C 1036
13	手轮	QT400-17	QT400-17
14	支架	WCB	A276-WCB
15	定位销	1Cr13	A276-410
16	阀盖	WCB	A276-WCB
17	螺母	35	A194-2H
18	螺柱	35CrMoA	A193-B7

注：

抗硫型阀门该零件的材质为GB(1Cr18Ni9)、ASTM(A276-321)
抗硫型阀门该零件的材质为GB(1Cr18Ni9、CF8+Ni.P) ASTM (A182-304、 CF8+Ni.P)
系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

轨道球阀(弹性球阀) QT(3、9)4(6)7F(H、Y)

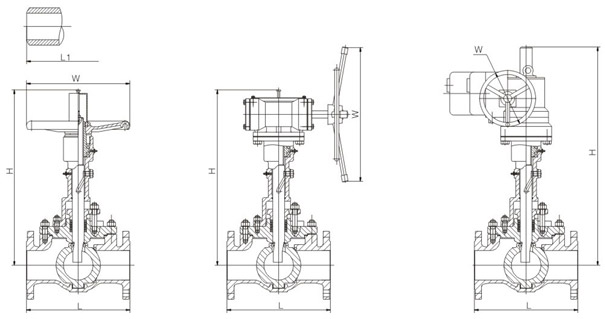

轨道球阀外形图

尺寸及重量 PN1.6、2.5 MPa CLASS 150

公称通径		Class150		PN1.6、2.5		手动			蜗轮蜗杆传动						电动
DN	NPS	L	L1	L	L1	H	W	Kg	H	W	蜗轮蜗杆装置	Kg	H	W	电动装置
DN	NPS	L	L1	L	L1	H	W	Kg	H	W	蜗轮蜗杆装置	Kg	H	W	Class150 PN1.6	PN2.5	Kg
15	1/2	108	-	130	140	310	180	16	-	-	-	-	210	200	SMC-04	SMC-04	46
20	3/4	117	-	150	152	325	180	8	-	-	-	-	225	200	SMC-04	SMC-04	48
25	1	127	-	160	165	345	200	12	420	200	O型（Type）	25	230	200	SMC-04	SMC-04	52
32	11/4	140	-	180	178	360	200	16	440	200	O型（Type）	29	290	500	SMC-03	SMC-03	58
40	11/2	165	190	200	190	380	200	19	455	200	O型（Type）	41	300	500	SMC-03	SMC-03	67
50	2	178	216	230	216	385	200	28	465	200	O型（Type）	56	570	460	ZA2-5	ZA2-5	70
65	21/2	190	241	290	241	393	300	43	480	200	O型（Type）	69	625	460	ZA2-5	ZA2-5	87
80	3	203	283	310	283	402	300	58	500	300	A型（Type）	85	760	460	ZA2-20	ZA2-20	102
100	4	229	305	350	305	510	300	75	510	300	A型（Type）	130	780	460	ZA2-20	ZA2-20	119
150	6	394	457	480	457	690	400	133	680	300	A型（Type）	207	850	460	ZA2-20	ZA2-30	200
200	8	457	521	600	521	785	500	225	820	400	B型（Type）	310	840	460	ZA2-30	ZA25-40	290
250	10	533	559	730	559	995	600	345	910	400	B型（Type）	496	960	460	ZA2-30	ZA2-30	410
300	12	610	635	850	635	1183	600	440	1090	400	B型（Type）	560	990	460	ZA3-60	ZA3-690	545
350	14	686	762	980	762	1254	650	775	1330	600	C型（Type）	895	1165	460	ZA3-60	ZA3-90	880
400	16	762	838	1100	838	1565	650	833	1380	600	C型（Type）	980	1385	460	ZA3-90	ZA3-120	973
450	18	864	914	1200	914	1637	700	1110	1450	800	D型（Type）	1280	1415	460	ZA4-120	ZA3-160	1250
500	20	914	991	1250	991	1705	700	1240	1840	800	D型（Type）	1400	1490	460	ZA4-240	ZA4-240	1380
600	24	1067	1143	1450	1143	1883	800	1673	1870	800	DA型（Type）	1820	1620	458	SMC-2	SMC-2	1851
700	28	1346	1346	1346	1346	2108	800	2600	2130	800	DA型（Type）	2950	1720	458	SMC-2	SMC-3	2800
800	32	1524	1524	1524	1524	-	-	2820	-	-		-	1825/1885		SMC-3	SMC-3	2930
900	36	1727	1727	1727	1727	-	-	2950	-	-		-	2250/2300		SMC-3	SMC-4	3150

轨道球阀(弹性球阀) Track Ball ValveQT(3、9)4(6)7F(H、Y)

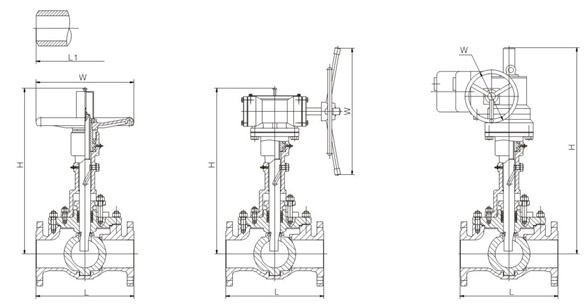

轨道球阀结构示意图

尺寸及重量 PN4.0MPa CLASS 300

公称通径		Class300	PN4.0MPa		手动			蜗轮蜗杆传动						电动
DN	NPS	L/L1	L	L1	H	W	Kg	H	W	蜗轮蜗杆装置	Kg	H	W	电动装置	Kg
15	1/2	140	130	140	310	180	7	-	-	-	-	215	200	SMC-04	47
20	3/4	152	150	152	325	180	9	-	-	-	-	235	200	SMC-04	49
25	1	165	160	165	345	200	13	420	200	O型（Type）	25	250	500	SMC-03	53
32	11/4	178	180	178	360	200	18	440	200	O型（Type）	32	300	305	SMC-00	60
40	11/2	190	200	190	380	200	28	455	200	O型（Type）	40	305	305	SMC-00	70
50	2	216	230	216	385	200	30	465	200	O型（Type）	55	585	460	ZA2-10	72
65	21/2	241	290	241	393	300	45	480	300	A型（Type）	70	650	460	ZA2-10	89
80	3	283	310	283	402	300	66	500	300	A型（Type）	85	775	460	ZA2-20	110
100	4	305	350	305	510	300	78	510	300	A型（Type）	105	795	460	ZA2-20	122
150	6	403/457	480	457	690	400	152	680	400	B型（Type）	185	895	460	ZA25-40	217
200	8	502/521	600	521	785	500	230	820	400	B型（Type）	280	900	460	ZA3-30	295
250	10	568/559	730	559	995	600	375	910	400	B型（Type）	410	973	460	ZA25-40	440
300	12		850	635	1183	600	446	1090	600	C型（Type）	480	1135	460	ZA3-90	551
350	14		980	762	1254	650	795	1370	600	C型（Type）	850	1302	460	ZA3-120	900
400	16	762	1100	838	1565	650	950	1430	600	C型（Type）	1020	1514	460	ZA4160	1090
450	18	864	1200	914	1637	700	1130	1450	800	D型（Type）	1210	1534	460	ZA4-240	1270
500	20	914	1250	991	1705	700	1270	1840	800	D型（Type）	1350	1625	458	SMC-2	1410
600	24	1067	1450	1143	1883	800	1713	1870	800	DA型（Type）	1780	1686	458	SMC-2	1881
700	28	1346	1346	1346	2108	800	2650	2130	800	DA型（Type）	2550	1780	610	SMC-3	2830
800	32	1524	1524	1524	-	-	2720	-	-	-	-	1940	610	SMC-4	2950
900	36	1727	1727	1727	-	-	2850	-	-	-	-	2320	610	SMC-4	3100

轨道球阀(弹性球阀) QT(3、9)4(6) 7F(H、Y)

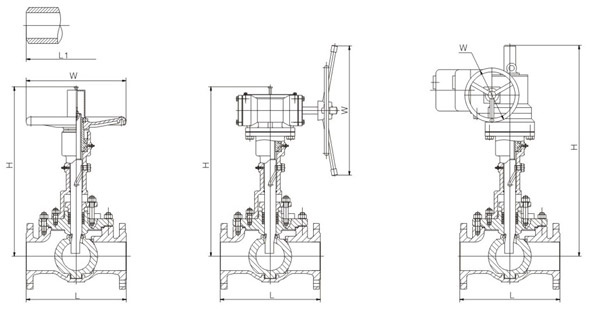

轨道球阀结构示意图

尺寸及重量 PN6.4MPa CLASS 400

公称通径		L	L1	手动			蜗轮蜗杆传动				电动
DN	NPS	L	L1	H	W	Kg	H	W	蜗轮蜗杆装置	Kg	H	W	电动装置	Kg
15	1/2	165	165	320	200	8	390	200	O型（Type）	25	215	500	SMC-03	48
20	3/4	190	190	340	200	11	415	200	O型（Type）	30	240	500	SMC-03	51
25	1	216	216	360	200	16	435	200	O型（Type）	45	250	500	SMC-03	56
32	11/4	229	229	370	250	21	455	200	O型（Type）	50	300	305	SMC-00	61
40	11/2	241	241	395	300	33	465	200	O型（Type）	62	305	305	SMC-00	73
50	2	292	292	430	300	36	501	200	A型（Type）	68	585	460	ZA2-10	78
65	21/2	330	330	465	400	54	535	300	A型（Type）	85	650	460	ZA2-20	96
80	3	356	356	515	500	79	575	300	A型（Type）	98	775	460	ZA2-20	123
100	4	406	406	572	600	80	625	400	B型（Type）	112	800	460	ZA2-30	124
150	6	495	495	773	600	174	790	400	B型（Type）	215	895	460	ZA25-40	239
200	8	597	597	967	650	222	900	400	B型（Type）	360	900	460	ZA25-40	387
250	10	673	673	1225	650	323	1090	600	C型（Type）	425	970	460	ZA3-60	525
300	12	762	762	1350	700	435	1350	600	C型（Type）	580	1135	460	ZA3-120	675
350	14	826	826	1490	700	954	1490	600	C型（Type）	975	1305	460	ZA3-120	1094
400	16	902	902	1590	750	1140	1640	800	D型（Type）	1280	1515	460	ZA4-240	1316
450	18	978	978	1720	750	1355	1740	800	D型（Type）	1420	1585	460	ZA4-240	1534
500	20	1054	1054	1805	800	1524	1930	800	DA型（Type）	1690	1625	610	SMC-3	1740
600	24	1232	1232	1945	800	2055	2005	800	DA型（Type）	2150	1710	610	SMC-3	2225
700	28	1397	1397	2180	800	2740	2180	800	DB型（Type）	2880	1815	610	SMC-3	2950
800	32	1651	1651	-	-	2880	-	-	-	-	1975	610	SMC-4	3120
900	36	1880	1880	-	-	3100	-	-	-	-	2370	610	SMC-4	3350

轨道球阀(弹性球阀) QT(3、9)4(6)7F(H、Y)

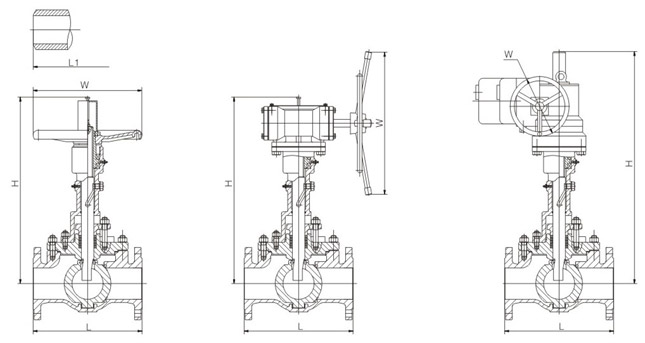

轨道球阀结构示意图

尺寸及重量 PN10.0MPa CLASS 600

公称通径		L	L1	手动			蜗轮蜗杆传动				电动
DN	NPS	L	L1	H	W	Kg	H	W	蜗轮蜗杆装置	Kg	H	W	电动装置	Kg
15	1/2	165	165	320	200	10	390	200	O型（Type）	25	230	500	SMC-03	50
20	3/4	190	190	340	200	13	415	200	O型（Type）	35	250	500	SMC-03	53
25	1	216	216	360	200	26	435	200	O型（Type）	48	300	305	SMC-00	66
32	11/4	229	229	370	250	28	455	200	O型（Type）	59	305	305	SMC-0	70
40	11/2	241	241	395	300	52	465	200	O型（Type）	76	585	305	SMC-0	94
50	2	292	292	430	300	60	501	300	A型（Type）	85	650	460	ZA2-20	104
65	21/2	330	330	465	400	86	535	300	A型（Type）	115	725	460	ZA2-20	130
80	3	356	356	515	500	103	575	300	A型（Type）	127	800	460	ZA2-30	147
100	4	432	432	572	600	110	625	400	B型（Type）	148	835	460	ZA2-30	175
150	6	559	559	773	600	287	790	400	B型（Type）	325	895	460	ZA3-60	392
200	8	660	660	967	650	520	900	400	B型（Type）	602	900	460	ZA2-60	625
250	10	787	787	1225	650	770	1090	600	C型（Type）	890	970	460	ZA3-90	910
300	12	838	838	1350	700	910	1350	600	C型（Type）	980	1135	460	ZA4-160	1090
350	14	889	889	1490	700	1045	1490	600	C型（Type）	1180	1305	460	ZA34-160	1225
400	16	991	991	1590	750	1880	1640	800	D型（Type）	1980	1515	460	ZA4-240	2060
450	18	1092	1092	1720	750	2050	1740	800	D型（Type）	2090	1585	458	SMC-2	2150
500	20	1194	1194	1805	800	2230	1930	800	DA型（Type）	2320	1625	610	SMC-3	2420
600	24	1397	1397	1945	800	2560	2005	800	DA型（Type）	2680	1710	610	SMC-3	2710
700	28	1549	1549	2180	800	2910	2180	800	DB型（Type）	3150	1815	610	SMC-4	3120
800	32	1778	1778	-	-	3050	-	-	-	-	1975	610	SMC-4	3300
900	36	2083	2083	-	-	3300	-	-	-	-	2370	610	SMC-4	3480

轨道球阀(弹性球阀) QT(3、9)4(6)7F(H、Y)

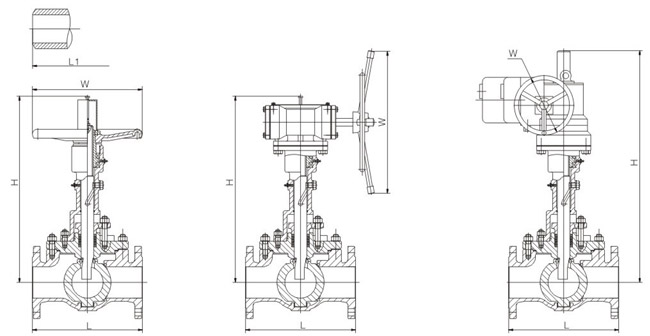

轨道球阀结构示意图

尺寸及重量 PN15.0MPa CLASS 900

公称通径		L	L1	手动			蜗轮蜗杆传动				电动
DN	NPS	L	L1	H	W	Kg	H	W	蜗轮蜗杆装置	Kg	H	W	电动装置	Kg
25	1	254	254	387	250	13	435	200	O型（Type）	45	300	305	SMC-00	66
32	11/4	279	279	400	250	26	490	200	O型（Type）	68	305	305	SMC-0	80
40	11/2	305	305	457	250	63	505	200	O型（Type）	95	585	305	SMC-0	103
50	2	368	368	480	300	74	560	300	A型（Type）	102	650	460	ZA2-20	116
65	21/2	419	419	500	300	108	590	300	A型（Type）	127	775	460	ZA2-20	152
80	3	381	381	560	360	129	610	300	A型（Type）	146	800	460	ZA2-30	173
100	4	457	457	575	400	138	690	400	B型（Type）	182	835	460	ZA2-30	200
150	6	610	610	780	450	372	705	400	B型（Type）	415	895	460	ZA3-60	478
200	8	737	737	980	500	650	930	600	C型（Type）	720	900	460	ZA2-60	790
250	10	838	838	1170	550	960	1130	600	C型（Type）	1020	920	460	ZA3-90	1143
300	12	965	965	1330	550	1021	1330	800	D型（Type）	1120	1135	460	ZA4-160	1200
350	14	1029	1029	1520	600	1250	1480	800	D型（Type）	1370	1305	460	ZA34-160	1430
400	16	1130	1130	1730	650	1430	1710	800	DA型（Type）	1510	1585	460	ZA4-240	1610
450	18	1219	1219	1840	700	1625	1920	800	DA型（Type）	1720	1625	456	SMC-2	1790
500	20	1321	1321	1920	800	1750	2080	800	DB型（Type）	1890	1710	610	SMC-3	1940
