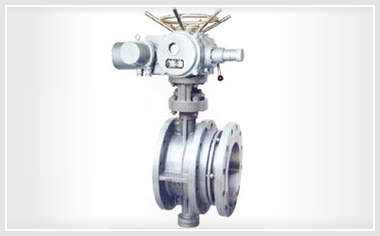

电动法兰式伸缩蝶阀

电动法兰式伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点为：
设计新颖，合理，结构独特，重量轻，操作方便，启闭迅速；

联系我们

全国热线021-60706198

产品详情

用途及特点

电动法兰式伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点为：
设计新颖，合理，结构独特，重量轻，操作方便，启闭迅速；
伸缩蝶阀除了能作调节和截流作用，补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修提供方便；
密封部位可调节更换，密封性能可靠等特点。

采用标准

设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
压力试验：GB/T 13927-1992; JB/T 9092-1999

主要技术参数

公称通径	DN	50～2000
公称压力	PN	0.6	1.0	1.6
试验压力	强度实验	0.9	1.5	2.4
	密封实验	0.66	1.1	1.76
	气密封实验	0.6	0.6	0.6
使用温度	≤80℃
适应介质	空气、水、蒸汽、煤气、油品等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动

主要零件的材质

零件名称	材料
阀体	铸铁、铸钢、不锈钢铬、钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	橡胶、聚四氟、聚内脂、不锈钢
阀杆	2Cr13、不锈钢、铬钼钢
伸缩管	铸铁、铸钢、不锈钢、铬钼钢
填料	柔性石墨

SDt/d943(H.F.X)-(6、10、16)系列电动传动法兰式伸缩蝶阀结构示意图

电动法兰式伸缩蝶阀结构图

SDt/d943(H.F.X)-(6、10、16) 系列连接尺寸

公称通径		外形尺寸（参考值）							法兰尺寸和螺栓尺寸（标准值）												电动装置型号（参考）
公称通径		H	H1	设计最大长度L	设计最小长度L	设计长度L	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	H	H1	设计最大长度L	设计最小长度L	设计长度L	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	440	164	138	151	250	255	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	QB 10-1
65	21/2	95	445	190	154	172	250	255	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	QB 10-1
80	3	98	476	195	163	177	250	255	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	QB 10-1
100	4	114	504	227	184	206	250	255	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	QB 10-1
125	5	128	550	254	195	215	250	255	240	200	176	8-18	250	210	184	8-18	250	210	184	8-18	QB 20-1
150	6	139	652	240	201	225	300	315	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	QB 20-1
200	8	174	732	265	215	245	300	315	320	280	254	8-18	340	295	266	8-22	340	294	266	12-22	QB 60-1
250	10	215	823	295	235	265	300	315	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	QB 60-1
300	12	245	877	308	254	282	300	315	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	QB 120-1
350	14	270	932	325	271	300	300	315	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	QB 120-1
400	16	305	1047	345	283	314	300	315	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	QB 250-1
450	18	325	1092	370	314	340	575	714	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	QB 250-1
500	20	360	1182	377	316	346	575	714	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	QB 250-1
600	24	445	1380	446	388	417	656	810	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	QB 500-0.5
700	28	505	1502	445	395	425	656	810	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	QB 500-0.5
800	32	560	1545	479	425	455	656	810	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	ZA 60
900	36	630	1710	515	455	485	785	863	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	ZA 60
1000	40	680	1805	525	465	495	785	863	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	ZA 60
1200	48	795	2096	574	512	542	785	863	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	ZA 120
1400	56	900	2296	599	547	572	790	1338	1630	1560	1510	36-36	1675	1530	1530	36-42	1685	1590	1530	36-48	ZA 120
1600	64	1100	2720	640	589	615	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	ZA 240
1800	72	1124	2830	725	670	659	868	1476	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	ZA 240
2000	80	1290	3120	764	680	722	965	1600	2265	2180	2125	48-32	2325	2230	2150	48-48	2345	2230	2150	48-62	ZA 240
