概述

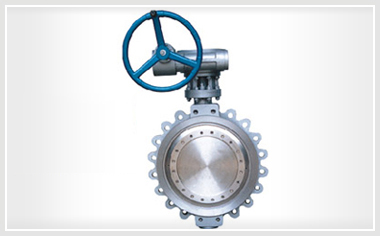

美标蝶阀是公司工程技术人员研制开发的新一代高性能产品，其性能已处于国内外先进水平、广泛适用于低压、中压、高压、钢铁冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。美标蝶阀采用三维偏心斜锥形阀座密封副，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭是具有越关越紧功能，这样密封性能可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。美标蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温下使用时因热膨胀而容易泄漏的缺点。该蝶阀根据使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐冲刷、耐腐蚀、使用寿命长。

采用标准

设计标准：API609
法兰连接尺寸：ANSI B16.5
结构长度：ANSI B16.10
压力试验：API598

用途与特点

815、830系列美标蝶阀的主要结构特征为对夹式和法兰式三偏心结构，而815、830L系列美标蝶阀的主要结构特征为阀体周边带凸儿且设计成带螺孔单法兰结构。815、830系列美标蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。其特点为：由于采用的是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。

型号说明

美标蝶阀型号说明

主要技术参数

公称通径	DN	830W	830L
公称通径	DN	2″～36″	2″～36″
公称压力	PN	150Lb	300 Lb
试压泵压力	强度实验	3.0	7.5
试压泵压力	密封实验	2.2	5.5
适用介质	水、蒸汽、油品、海水
驱动形式	-29℃～425℃

主要零件材质

零件名称	材质
阀体	WCB、304、316、316SS、CF8M
阀瓣	WCB、304、316、316SS、CF8M
阀杆	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨

主要外形和连接尺寸

产品名称	公称通径		结构长度（标准值）				外形尺寸（参考值）				连接尺寸（标准值）
	公称通径		L		L1		H		H0		D		D1		D2		M	Z-d
	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	M	Z-d
美标815W系列	2″	80	1.69	43	4.25	108	4.33	110	13.58	345
	3″	80	1.94	49	4.50	114	4.92	125	14.96	380
	4″	100	2.19	56	5.00	127	5.70	145	16.34	415
	5″	125	2.50	64	5.50	140	6.50	165	17.91	455
	6″	150	2.75	70	5.50	140	6.89	175	21.45	545
	8″	200	2.81	71	2.90	150	8.26	210	24.21	645
	10″	250	3.00	76	6.30	160	9.84	250	27.36	695
	12″	300	3.38	86	7.00	178	11.24	285	32.78	830
	14″	350	3.63	92	7.50	190	12.60	320	35.43	900
	16″	400	4.00	102	8.50	216	13.98	355	38.58	980
	18″	450	4.50	114	8.74	222	14.96	380	40.55	1030
	20″	500	5.00	127	9.00	229	16.34	415	43.70	1110
	24″	600	6.06	154	10.50	267	18.70	475	51.37	1305
	30″	750	6.50	165	11.50	292	22.38	580	60.03	1525
	32″	800	7.50	190	12.50	318	24.80	630	62.40	1585	41
	36	900	8.00	203	13.00	330	26.77	680	69.48	1765	64.00
