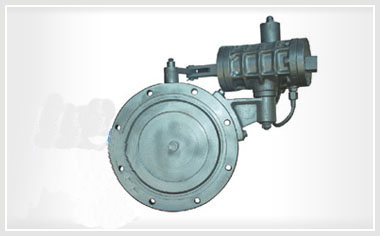

GIQ气动高真空蝶阀

GIQ气动高真空蝶阀，是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定流量系数大，密封性能优良。因而广泛应用于石油、化工、轻纺、食品、泡塑等各工业部门的生产过程自动控制和远程控制交流中。

联系我们

全国热线021-60706198

产品详情

概述

特点

GIQ气动高真空蝶阀，是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定流量系数大，密封性能优良。

GIQ气动高真空蝶阀结构图

工作原理

GIQ气动高真空蝶阀是由执行机构(气动、电动)与转角型蝶阀体二部份组成，中间由支架相连而成。以GIQ型为例：执行机构是由双气路气缸为主体，接受二位四通电磁阀控制输出的(0.4～0.6MPa)气源信号压力为动力，通过控制元件改变气流方向，执行气缸驱动蝶阀作启闭运动。GIQ气动高真空蝶阀根据不同的材质，及不同的执行机构分类，适用于-25～200℃的介质，阀体由碳素钢（镀镍）、不锈钢及合金钢等。

要性能规范

公称通径	45	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800
连接法兰	JB/T919 GB/6070
漏气速率	133.3×10-6										133.3×10-5
通导能力	48	97	178	260	546	938	1328	2611	3962	6159	8535	10912	13558	16202	22418	41357
气缸直径	50							63			80		100		125
适应范围	133.3×10-6～101×103
介质温度	-25～80
电磁换向阀电源电压及频率	220/50
电磁换向阀功率	10
气源压力	0.4～0.6
启闭时间	＜3
开阀时，阀板两侧压力差	≤101

采用标准

设计制造	连接法兰	检验与试验
JB/T4079 91	JB/T919 GB/T6070	JB/T1079 JB/T6446

主要零件材料

零件名称	阀体和蝶板	构件	密封垫（阀体、蝶板）
材料	碳素钢（镀镍）	2Cr13	丁腈橡胶
材料	不锈钢	不锈钢	丁腈橡胶/氟橡胶

主要尺寸及重量

型号	公称通径	主要尺寸							重量
型号	公称通径	D	D1	h	H	H1	B	Z-Фd	重量
GlQ-40	40	70	85	20	109.5	51	91	4-Ф7	2
GlQ-50	50	90	110	20	135	64	91	4-Ф9	3
GlQ-80	80	125	145	30	284.5	92	136	4-Ф	5.5
GlQ-100	100	145	170	30	309	104	136	4-Ф12	6
GlQ-150	150	195	220	35	366	136	164.6	8-Ф12	10
GlQ-200	200	250	275	40	422.5	165	199	8-Ф12	16
GlQ-250	250	300	330	45	482	197	199	8-Ф14	21
GlQ-300	300	350	380	55	543	233	224.6	8-Ф14	30
GlQ-400	400	465	500	60	686	293	253	8-Ф18	65
GlQ-500	500	565	600	80	742	355	300	12-Ф18	95
GlQ-600	600	670	710	100	912	428.5	330	12-Ф21	148
GlQ-800	800	880	920	130	117	565	445	20-Ф21	220
