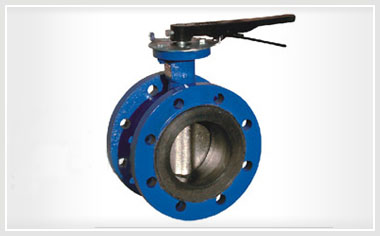

D41手柄法兰式软密封蝶阀

D41手柄法兰式软密封蝶阀具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物，且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果

联系我们

全国热线021-60706198

产品详情

概述

D41手柄法兰式软密封蝶阀具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物，且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果，D41X手柄法兰式软密封蝶阀广泛适用于温度≤120℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

结构示意图

D41手柄法兰式软密封蝶阀结构图

D41X/J-(6.10.16)Z.Q.C.P.R系列连接尺寸

公称通径		结构长度（标准值）	外形尺寸（参考值）				连接尺寸（标准值）												参考重量
公称通径		结构长度（标准值）	外形尺寸（参考值）				0.6MPa				1.0 MPa				1.6 MPa
毫米	英寸	L	H	Ho	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	238	270	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	8.5
65	21/	112	92.5	258	270	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	9.5
80	3	114	100	278	270	65	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	11
100	4	127	110	293	270	65	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	15
125	5	140	125	309	310	65	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	21
150	6	140	142.5	336	310	65	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	24

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明
