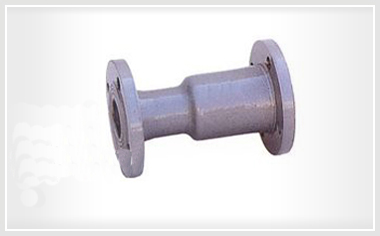

QH41 42M卧立两用球面止回阀
| 零件名称 | 材料 | |
|---|---|---|
| QH41 42M-16 | QH41 42M-25Q | |
| 阀体 | HT200 | QT450-10 |
| 阀瓣 | 不锈钢 | |
| 密封圈 | 复合石墨 | |
| 型号 | 公称压力 （MPa） | 试验压力（MPa） | 工作温度（℃） | 适用介质 | ||
|---|---|---|---|---|---|---|
| 壳体 | 密封（液） | 密封（气） | ||||
| QH41 42M-16 | 1.6 | 2.4 | 1.8 | 0.6 | ≤250℃ | 水、蒸汽、油品 |
| QH41 42M-25Q | 2.5 | 4.0 | 2.8 | |||
| 型号 | 公称通径 | 尺寸（mm） | |||||
|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b-f | z-Φd | ||
| QH41 42M-16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | |
| 250 | 730 | 405 | 355 | 320 | 32-3 | 12-25 | |
| QH41 42M-25Q | 15 | 108 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 117 | 105 | 75 | 55 | 16-2 | 4-14 | |
| 25 | 127 | 115 | 85 | 65 | 16-2 | 4-14 | |
| 32 | 140 | 135 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 165 | 145 | 110 | 85 | 20-3 | 4-18 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-18 | |
| 65 | 216 | 180 | 145 | 120 | 22-3 | 8-18 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-18 | |
| 100 | 292 | 230 | 190 | 160 | 24-3 | 8-23 | |
| 125 | 330 | 270 | 220 | 180 | 28-3 | 8-25 | |
| 150 | 356 | 300 | 250 | 218 | 30-3 | 8-25 | |
| 200 | 495 | 360 | 310 | 278 | 34-3 | 12-25 | |
| 250 | 622 | 425 | 370 | 335 | 36-3 | 12-30 | |
| 300 | 698 | 485 | 430 | 389 | 38-4 | 16-30 | |
