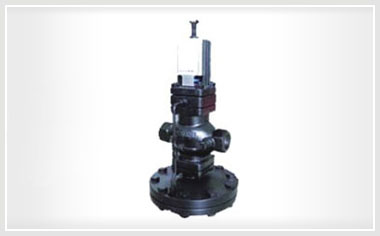

YD13H型(DP17)先导式超大膜片高灵敏度减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀，YD13H型(DP17)先导式超大膜片高灵敏度减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
YD13H型(DP17)先导式超大膜片高灵敏度减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀，YD13H型(DP17)先导式超大膜片高灵敏度减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。YD13H型(DP17)先导式超大膜片高灵敏度减压阀的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
| 零件名称 | 零件材料 |
|---|---|
| 阀体 阀盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 膜片 | 316 |
| 调节弹簧 | 60Si2Mn |
| 主阀弹簧 | 50CrVA |
| 公称压力 | PN25 |
|---|---|
| PMA最高允许压力 | 26barg |
| TMA最高允许温度 | 350℃ |
| TMI最低允许温度 | 0℃ |
| PMO最大工作压力* | 17barg |
| TMO最大工作温度 | 285℃ |
| 出口压力范围(barg) | 0.2-1.7 |
*：在饱和蒸汽条件下
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| Cv | 2.5 | 5.5 | 8.1 | 12.0 | 17.0 | 28.0 |
| DN | Rc | L | H1 | H | D |
|---|---|---|---|---|---|
| 15 | 1/2 | 147 | 221 | 133 | 185 |
| 20 | 3/4 | 154 | 224 | 136 | 185 |
| 25 | 1 | 160 | 235 | 145 | 207 |
| 32 | 1-1/4 | 180 | 236 | 156 | 207 |
| 40 | 1-1/2 | 200 | 238 | 176 | 255 |
| 50 | 2 | 230 | 246 | 183 | 255 |
