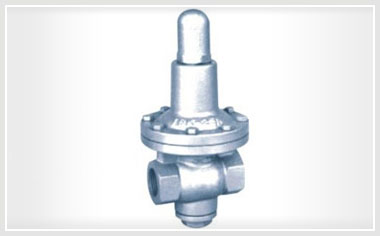

YT11H薄膜型减压阀是参考国外同类产品研制开发的，属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化的传感特别明显，下游压力的微小变化（例如0.01MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。YT11H薄膜型减压阀特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的管路.
YT11H薄膜型减压阀是参考国外同类产品研制开发的，属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化的传感特别明显，下游压力的微小变化（例如0.01MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。YT11H薄膜型减压阀特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的管路.
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
| 公称压力(Mpa) | 1.6 |  |
|---|---|---|
| 壳体试验压力(Mpa)* | 2.4 | |
| 密封试验压力(Mpa) | 1.6 | |
| 最高进口压力(Mpa) | 1.6 | |
| 出口压力范围(Mpa) | 0.03-1.0 | |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |
| 渗漏量 | GB12245-1989 |
*：壳体试验不包括膜片、阀盖。
| 零件名称 | 零件材料 |
|---|---|
| 阀体 阀盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 调节弹簧 | 60Si2Mn |
| DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
|---|---|---|---|---|---|---|
| Cv | 1.2 | 2.2 | 4 | 7 | 12 | 19 |
| DN | G | L | H1 | H | D |
|---|---|---|---|---|---|
| 15(1/2") | Rc1/2" | 95 | 55 | 170 | 100 |
| 20(3/4") | Rc3-4" | 95 | 55 | 170 | 100 |
| 25(1") | Rc1" | 100 | 60 | 190 | 120 |
| 32(1-1/4") | Rc1-1/4" | 165 | 75 | 220 | 150 |
| 40(1-1/2") | Rc1-1/2" | 190 | 90 | 250 | 180 |
| 50(2") | RG2" | 200 | 110 | 300 | 220 |
