用途及使用范围

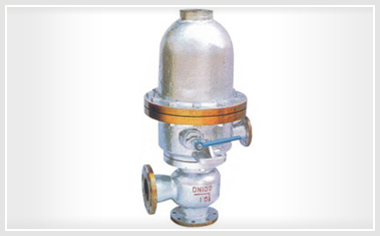

T47H-16c或Q浮球式疏水调节阀(引进前苏联原型号T47H16c浮球式调节阀)适用于电站、化工、制药、造纸等行业具有加热器的工业部门，用于除氧汽水箱水位的调节。有效控制加热器中的水量多少的必须设备。

结构特点及工作原理

1. 此阀外形尺寸较大．适用于较大背压力且不会泄漏蒸汽，排出的凝结水是接近蒸汽压力的饱和水，故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。

2. 该阀随着凝结水液面上升，当浮球升到距罩盖底平面403mm时，阀门全开使冷凝结水大量排入水箱。当浮球下降 113毫米后．阀门全关．冷凝水不能流出，使浮球稳定的限制在113-403毫米的空间范围内变化．从而使阀门达到只能排放空气和水殛高温冷凝水，而阻止蒸汽泄漏的优越性。

3. 本阀是利用凝结水液位的变化而使浮球上升和下降，也可以手柄操作．从而驱动下部的启闭装置．开启和关闭．实现排水阻气的功能。

适用范围

当前调节阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

结构示意图

主要外型及连接尺寸
