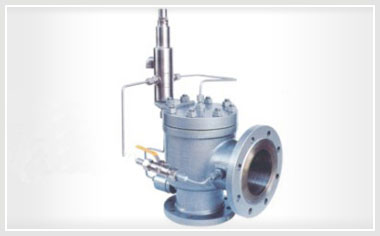

A46先导式安全阀

A46先导式安全阀得用导阀压力信号打开主阀阀瓣，具有开启灵敏，回座压力高，密封性好特点，广泛使用于石油、天然等设备或系统，作为安全保护装置。先导式安全泄压阀是一种新颖结构的安全阀。主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的最佳超压保护装置。

联系我们

全国热线021-60706198

产品详情

概述

A46先导式安全阀得用导阀压力信号打开主阀阀瓣，具有开启灵敏，回座压力高，密封性好特点，广泛使用于石油、天然等设备或系统，作为安全保护装置。 先导式安全泄压阀是一种新颖结构的安全阀。主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的最佳超压保护装置。其主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。

应用范围

先导式安全阀特别适用于高背压、大流量、高压力和安装位置紧凑的场所应用。先导式安全阀主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的最佳超压保护装置。

结构特点

阀座软密封保证安全阀起跳前后的良好密封性。
允许工作压力接近安全阀的整定压力。
较小超压就能使安全阀主阀迅速达到全启状态。
安全阀动作性能和开启高度不受背压的影响。
启闭压差可调。
导阀不流动型结构设计减少了有害介质的排放和环境污染。
可在线检测安全阀的整定压力。

先导式安全阀的主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。

设计制造标准

结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

主要零部件材料

NO.	零件名称	Ax46Y/F 材料	KAX46Y/F材料
1	阀体	WCB	WCB
2	阀瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3	导向套	1Cr18Ni9Ti	1Cr18Ni9Ti
4	弹簧	50CrVA	50CrVA
5	O型圈	氟橡胶	氟橡胶
6	阀盖	25	25
7	导阀	部件

A46H/F-25(16C/40)主要尺寸

公称通径DN（mm）	DN	do				PN16C～25				PN40
						尺寸（mm）			重量（kg）	尺寸（mm）			重量（kg）
						L	L1	H	重量（kg）	L	L1	H	重量（kg）
25	50	10	13	16		114	105	330	17	114	111	369	18.5
32	50	10	13	16		121	124	331	19	121	124	371	20
40	80	20	26			124	130	345	24	124	130	385	26
50	80	20	26	33		124	137	348	30	124	137	348	31
80	100	33	40	50		162	156	369	50	162	156	369	53
100	150	50	55	63	72	210	197	448	82	210	197	488	91
150	200	96	115			241	240	450	144	241	240	490	155
200	250	146				279	276	464	298	279	279	504	314

A46H/F-100(64/160)主要尺寸

公称通径DN（mm）	DN	do				PN16C～25				PN40
						尺寸（mm）			重量（kg）	尺寸（mm）			重量（kg）
						L	L1	H	重量（kg）	L	L1	H	重量（kg）
25	50	10	13	16		114	111	369	20	121	125	370	22
32	50	10	13	16		121	124	371	21.5	140	149	371	27
40	80	20	26			124	130	385	26	171	162	383	30
50	80	20	26	33		124	137	388	35	171	167	388	44
80	100	33	40	50		162	162	408	55	181	191	409	73
100	150	50	55	63	72	210	197	488	95	233	249	491	132
150	200	96	115			241	246	494	182	-	-	-	-
200	250	146				279	297	504	342	-	-	-	-

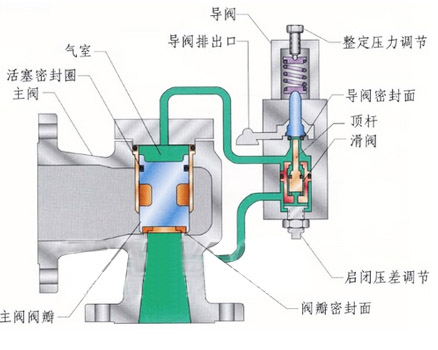

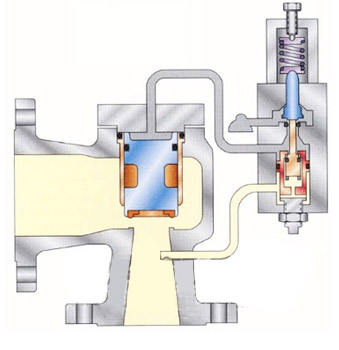

先导式安全阀工作原理

当被保护系统处于正常运行状况时，导阀阀瓣处于关闭状态。系统压力从主阀进口通过导管和导阀传入主阀阀瓣（活塞）上方气室。由于活塞面积大于阀瓣密封面面积，系统压力对阀瓣产生一个向下的合力，使主阀处于关闭、密封状态。当系统压力升高达到整定压力时，导阀开启，同时滑阀向上移动封闭导阀的进气通道。主阀阀瓣上方气室的介质经由打开的导阀排出，使主阀阀瓣上方压力降低。主阀阀瓣在进口压力的推动下打开而使系统卸压。当系统压力降低到一定值时，导阀回座并带动顶杆顶开滑阀。系统压力再次通过导阀传入主阀阀瓣上方气室，并推动主阀阀瓣关闭。
