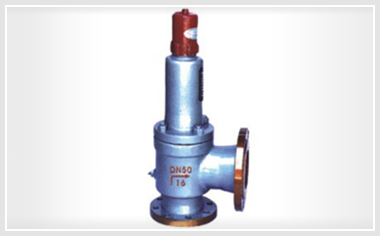

适用于液化石油气泵出口的液相出口管路上，用于超压介质的安全回流，标准回流压差大于0.5MPa时液化石油气能自动回流入罐。AH42F立式液可调整回流压差为0.3~0.8MPa，或按用户要求确定，当泵前压力超过规定值时，阀门自动开启，并起安全回流作用，保证设备和管路的安全运行。
适用于液化石油气泵出口的液相出口管路上，用于超压介质的安全回流，标准回流压差大于0.5MPa时液化石油气能自动回流入罐。AH42F立式液可调整回流压差为0.3~0.8MPa，或按用户要求确定，当泵前压力超过规定值时，阀门自动开启，并起安全回流作用，保证设备和管路的安全运行。
| 设计、制造 | 法兰连接 | 结构长度 | 公称通径 | 公称压力 |
|---|---|---|---|---|
| GB/T12243 | JB/T79-94、GB9113-2000 | GB12221-89 | DN25~DN150mm | PN1.6、2.5、4.0MPa |
| 公称压力 | 壳体试验 | 密封试验 | 开启压力 | 适用介质 | 适宜温度 |
|---|---|---|---|---|---|
| 1.6 | 2.4 | 0.9PK | 用户确定 | 液化气、天然气 等非腐蚀性介质 | -40~+80℃ |
| 2.5 | 3.75 | ||||
| 4.0 | 4.4 |
| 阀体、阀盖 | 阀座、阀瓣、阀杆 | 弹簧 | 密封面 |
|---|---|---|---|
| WCB | 铬不锈钢 | 铬钒钢 | 聚四氟乙烯 |
| 公称通径 DN(mm) | AH42F - 16C P型主要连接尺寸和外形尺寸（mm） | 重量 （kg） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | D | D1 | D2 | b | f | Z-фd | DN， | D， | D1， | D2， | b， | f， | Z-фd | H | do | ||
| 25 | 100 | 95 | 115 | 85 | 65 | 14 | 2 | 4-14 | 32 | 140 | 100 | 78 | 16 | 3 | 4-18 | 250 | 15 | 12 |
| 32 | 115 | 100 | 140 | 100 | 78 | 16 | 2 | 4-18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-18 | 280 | 20 | 14 |
| 40 | 120 | 110 | 150 | 110 | 85 | 16 | 3 | 4-18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-18 | 290 | 25 | 16 |
| 50 | 135 | 120 | 165 | 125 | 100 | 16 | 3 | 4-18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-18 | 341 | 32 | 21 |
| 80 | 170 | 135 | 200 | 160 | 135 | 18 | 3 | 8-18 | 100 | 220 | 180 | 155 | 20 | 3 | 8-18 | 470 | 50 | 43 |
| 100 | 205 | 160 | 220 | 180 | 155 | 20 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 580 | 65 | 65 |
| 150 | 250 | 210 | 285 | 240 | 210 | 24 | 3 | 8-22 | 175 | 315 | 270 | 240 | 26 | 3 | 8-23 | 670 | 100 | 110 |
