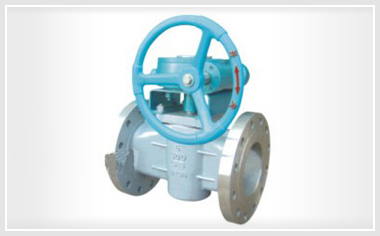

正齿轮传动油密封式旋塞阀适用于公称压力PN10，工作温度-29～100℃的城建、化工、冶金、石油、制药、食品、饮料、环保行业等各种工况的管路上，切断或接通管路介质。
正齿轮传动油密封式旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。油密封旋塞阀主要供开启和关闭管道和设备介质之用。
正齿轮传动油密封式旋塞阀适用于公称压力PN10，工作温度-29～100℃的城建、化工、冶金、石油、制药、食品、饮料、环保行业等各种工况的管路上，切断或接通管路介质。
正齿轮传动油密封式旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。油密封旋塞阀主要供开启和关闭管道和设备介质之用。
设计制造标准：GB/T 12240-2008、GB/T 22130-2008
结构长度标准：GB/T 12221-2005
当前旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
| 零件名称 | 阀体、压盖、箱体、阀塞、箱盖、底盖 | 内齿扇 | O型橡胶圈 | |
|---|---|---|---|---|
| 材料 | 灰铸铁 | 铸钢 | 钢 | 橡胶 |
| 型号 | 公称压力 PN(MPa) | 工作压力 P(MP | 试验PS(MPa | 工作温度（℃） | 工作介质 | |
|---|---|---|---|---|---|---|
| 壳体（水） | 密封（水） | |||||
| RX447W-1.0 | 0.16 | 0.16 | 0.24 | 0.17 | ≤100 | 人工煤气、天然气、油品 |
| RX447W-0.4 | 0.4 | 0.4 | 0.6 | 0.44 | ||
| RX447W-1.0 | 1.0 | 1.0 | 1.5 | 1.1 | ||
| 公称压力PN(MPa) | 公称通径DN(mm) | 尺寸（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | F | □S | Z-Фd | H1 | H | ||
| 1.0 | 125 | 356 | 250 | 210 | 184 | 24 | 3 | 25 | 8-Ф17.5 | 156 | 515～575 |
| 150 | 394 | 285 | 240 | 212 | 26 | 3 | 25 | 8-Ф22 | 175 | 490～550 | |
| 200 | 457 | 340 | 295 | 268 | 28 | 3 | 25 | 8-Ф22 | 255 | 575～635 | |
| 250 | 533 | 395 | 350 | 320 | 28 | 3 | 25 | 12-Ф22 | 263 | 580～670 | |
| 0.4 | 300 | 610 | 445 | 400 | 370 | 32 | 4 | 32 | 12-Ф22 | 319 | 688 |
| 400 | 762 | 565 | 515 | 482 | 32 | 4 | 32 | 16-Ф26 | 369 | 731 | |
| 500 | 850 | 670 | 620 | 585 | 34 | 4 | 32 | 20-Ф26 | 405 | 780 | |
| 600 | 95 | 700 | 725 | 685 | 36 | 5 | 32 | 20-Ф30 | 495 | 860 | |
