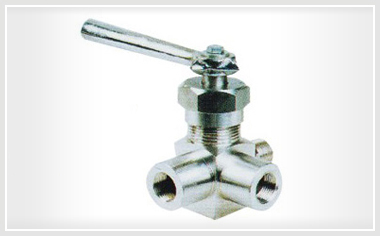

三通压力表旋塞阀是安装在锅炉上的，因为只有使用压力表三通旋塞阀才能使锅筒、蒸气及空间相连通以便进行冲洗存水弯管，校对、截换压力表等工作。
压力表旋塞阀克服了压力表三通旋塞阀存在的许多缺点，大田生产的压力表三通旋塞阀，阀体材料选用为钢件锻压而成，阀杆选用为不锈钢柱型阀杆，密封衬套选用特殊石墨材料，能够在使用过程中灵活变换开关方向，不会发生热涨咬紧，且密封性能可靠，配件更换、维修方便。
三通压力表旋塞阀是安装在锅炉上的，因为只有使用压力表三通旋塞阀才能使锅筒、蒸气及空间相连通以便进行冲洗存水弯管，校对、截换压力表等工作。
压力表旋塞阀克服了压力表三通旋塞阀存在的许多缺点，大田生产的压力表三通旋塞阀，阀体材料选用为钢件锻压而成，阀杆选用为不锈钢柱型阀杆，密封衬套选用特殊石墨材料，能够在使用过程中灵活变换开关方向，不会发生热涨咬紧，且密封性能可靠，配件更换、维修方便。 连接方式：
表头按标准压力表配制M20×1.5
蒸气入口各有M20×1.5和ZG1/2”两种各有内螺纹。
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
|---|---|---|---|---|
| X14H-4.0C X13H-4.0C | 铸钢 | 铸钢 | 铸钢 | 石墨 |
| X14H-4.0T X13H-4.0T | 铸铜 | 铸铜 | 铸铜 | |
| X14H-4.0P X13H-4.0P | 不锈钢 | 不锈钢 | 不锈钢 |
| 型号 | 公称压力PN(MPa) | 试验压力PS(MPa) | 工作温度(℃) | 适用介质 | |
|---|---|---|---|---|---|
| 壳体（水） | 密封（水） | ||||
| X14H-4.0C X13H-4.0C | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ≤150 | 水、蒸汽、油品等 |
| X14H-4.0T X13H-4.0T | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ||
| X14H-4.0P X13H-4.0P | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | 硝酸类 | |
| 型号 | 尺寸（mm） | ||||||
|---|---|---|---|---|---|---|---|
| D | L | G | d | h | H | H1 | |
| X14H-4.0C X13H-4.0C | G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
| X14H-4.0T X13H-4.0T | |||||||
| X14H-4.0P X13H-4.0P | |||||||
