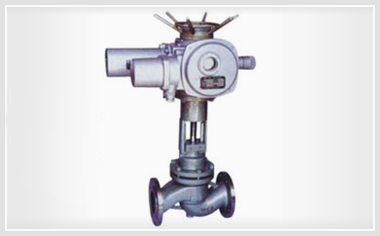

电动柱塞阀U941 UJ941H外形分Z字形和腰鼓形两种，但内部结构和零件尺寸完全相同。有金属和非金属密封。电动头来采用扬州和天津市阀门公司（原天津第二通用机械厂）引进美国依米托克（Limitorque）技术生产的SMC系列多回转型电动装置，这种电动装置在国内属于上乘，其产品被我厂长期使用。
电动柱塞阀U941 UJ941H外形分Z字形和腰鼓形两种，但内部结构和零件尺寸完全相同。有金属和非金属密封。电动头来采用扬州和天津市阀门公司（原天津第二通用机械厂）引进美国依米托克（Limitorque）技术生产的SMC系列多回转型电动装置，这种电动装置在国内属于上乘，其产品被我厂长期使用。
当前柱塞阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
| DN(mm) 尺寸（mm） | （UJ941H） U941SM | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| 型号 | SMC-03 | SMC-00 | SMC-00 | SMC-00 | SMC-0 SMC-1 | SMC-0 SMC-1 | SMC-1 | SMC-1 SMC-2 | SMC-1 SMC-2 | SMC-1 SMC-2 | SMC-1 | SMC-2 | SMC-3 |
| W | 865 | 910 | 910 | 910 | 940 1052 | 940 1052 | 1052 | 1052 1150 | 1052 1150 | 1052 1150 | 1150 | 1150 | |
| D | 165 | 185 | 200 | 235 | 270 | 300 | 360 （375） | 425 （450） | 485 （515） | 555 （580） | 620 （666） | 670 （685） | 730 （755） |
| K | 125 | 145 | 160 | 190 | 220 | 250 | 310 （320） | 370 （385） | 430 （450） | 490 （510） | 550 （585） | 600 （610） | 660 （670） |
| D1 | 99 | 118 | 132 | 156 | 184 | 211 | 274 （284） | 330 （345） | 389 （409） | 448 （465） | 503 （535） | 548 （560） | 609 （615） |
| t | 20 | 22 | 24 | 24 | 26 | 28 | 30 （34） | 32 （38） | 34 （42） | 38 （46） | 40 （50） | 42 （50） | 44 （52） |
| n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 （12-30） | 12-30 （12-33） | 16-30（16-33） | 16-33 （16-36） | 16-36 （16-39） | 20-36 （20-39） | 20-36 （20-42） |
| DN(mm) 尺寸（mm） | U941SM-25(40)?? (N.m) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| PN2.5 | 120 | 220 | 240 | 320 | 480 | 550 | 1100 | 1400 | 1500 | 1800 | 2400 | 3000 | 4000 |
| PN4.0 | 250 | 300 | 340 | 500 | 600 | 1000 | 2000 | 2600 | 2800 | 3400 | 4000 | 5000 | 5800 |
| DN(mm) 尺寸（mm） | 允许输出转矩（N.m） | 速比范围 | 允许推力（KN） | 允许阀杆直径（㎜） | 参考重量（㎏） |
|---|---|---|---|---|---|
| SMC-04 | 110 | 18-90 | 35 | 26 | 40-45 |
| SMC-03 | 270 | 15-130 | 45 | 38 | 60-70 |
| SMC-00 | 500 | 11-148 | 90 | 50 | 100-110 |
| SMC-0 | 970 | 12-198 | 150 | 65 | 130-150 |
| SMC-1 | 1800 | 13-230 | 250 | 76 | 170-185 |
| SMC-2 | 2700 | 10-200 | 300 | 89 | 190-210 |
| SMC-3 | 5800 | 11-200 | 600 | 127 | 480-520 |
| DN(mm) 尺寸（mm） | 输出转矩 （N.m） | 输出转速 （r/min） | 电机功率 （kw） | 电机堵转电流 |
|---|---|---|---|---|
| SMC-04 | 110 | 18 | 0.2 | 7.42 |
| 110 | 36 | 0.3 | 9.31 | |
| SMC-03 | 200 | 18 | 0.4 | 12.04 |
| 270 | 24 | 0.6 | 17.15 | |
| SMC-00 | 500 | 18 | 0.6 | 17.15 |
| 500 | 36 | 1.5 | 38.85 | |
| SMC-0 | 700 | 18 | 1.1 | 29.68 |
| 970 | 18 | 1.5 | 38.85 | |
| SMC-1 | 1200 | 12 | 1.5 | 38.85 |
| 1200 | 24 | 2.2 | 50.82 | |
| 1800 | 12 | 2.2 | 50.82 | |
| SMC-2 | 1800 | 24 | 3.0 | 65.03 |
| 200 | 12 | 2.2 | 50.82 | |
| 2700 | 12 | 3.0 | 65.03 | |
| SMC-3 | 4000 | 12 | 4.0 | 74.20 |
| 5800 | 12 | 5.5 | 91.63 |
注：1、表中所列为典型规格的技术参数，用户如选用其它参数，订货时请说明。
2、表中电机堵转电流值为产品数值。
