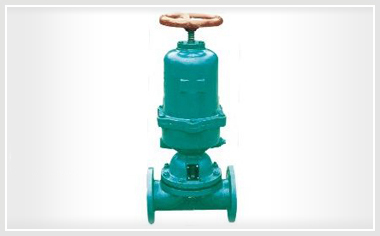

G6B41W(无衬里)、G6B41J(衬胶)气动隔膜阀(常闭型)专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可选择的各种橡胶，适用于不同工作温度和流体管路 适用温度：85℃、100℃、120℃、150℃（按照衬里和隔膜材料）
G6B41W(无衬里)、G6B41J(衬胶)气动隔膜阀(常闭型)专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可选择的各种橡胶，适用于不同工作温度和流体管路 适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）
衬里层：电火花检测实验与检验按：GB/T 13927标准公称压力：PN(MPa) 阀体：PN×1.5密封：PN×1.1
技术规范：设计与制造：GB 12239 结构长度：GB12221、JB1688 法兰连接：GB4216、JB78
压力等级：PN0.6、1.0、1.6（MPa）
阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶隔膜：橡胶阀瓣：铸铁、碳钢气缸：球墨铸铁
活塞：碳钢阀杆：碳钢手轮：铸铁
部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆 6、阀盖 7、气缸 8、活塞 9、弹簧 10、气缸盖 11、上阀杆 12、手轮
| 公称通径 | 公称压力 | 工作压力 | L | D | D1 | n-Фd | f | H1 | H2 | D0 | B | 气源 压力 | 气源接头 | 耗气量 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 0.6 | 1.0 | 125 | 95 | 65 | 4-14 | 2 | ||||||||
| 20 | 139 | 105 | 75 | 4-14 | 2 | ||||||||||
| 25 | 145 | 115 | 85 | 4-14 | 2 | 296 | 310 | 120 | 94 | 0.4 | 10×1 | 2.395×102 | 8 | ||
| 32 | 160 | 145 | 100 | 418 | 2 | 398 | 416 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | 15 | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 406 | 426 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | 17.5 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 464 | 489 | 160 | 185 | 0.4 | 12×1.25 | 1.235×103 | 26 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 160 | 0.5 | 32 | |||||||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 645 | 685 | 200 | 245 | 0.5 | 16×1.5 | 3.725×103 | 56.5 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 710 | 760 | 240 | 330 | 0.5 | 16×1.5 | 9.458×103 | 94.5 | ||
| 125 | 400 | 250 | 210 | 8—18 | 3 | 832 | 900 | 320 | 380 | 0.5 | 20×1.5 | 1.109×104 | 170 | ||
| 150 | 460 | 285 | 240 | 8-22 | 3 | 933 | 1013 | 320 | 470 | 0.5 | 20×1.5 | 2.868×104 | 229 | ||
| 200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 1275 | 1395 | 400 | 470 | 0.5 | 20×1.5 | 4.619×104 | 387 | |
| 250 | 680 | 395 | 350 | 12-22 | 4 |
