针型阀

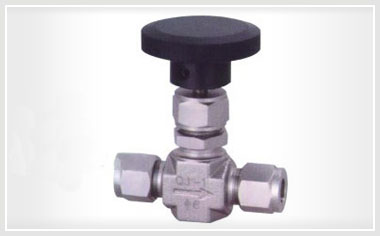

QJ 气动管路截止阀

1、设计制造：GB/T 12224-1989；JB/T 7747-1995
2、连接形式：卡套式；内螺纹连接
3、结构特征：热锻压阀体；锥面密封；浮动阀瓣

全国热线021-60706198

产品详情

应用规范

设计制造：GB/T 12224-1989；JB/T 7747-1995
连接形式：卡套式；内螺纹连接
结构特征：热锻压阀体；锥面密封；浮动阀瓣
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

结构形式

QJ气动管路截止阀

性能规范单位：MPa

实验项目	压力值
公称压力	6.4
壳体实验	9.6
密封试验	7.0
气压试验	3.8
适用温度	≤180℃
适用介质	水、蒸汽、油品等

主要零件材料

型号	阀体	接头	阀杆	螺帽	填料
QJ-1	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	PTFE

主要外形尺寸

规格	Ф	L	H	Do	重量（kg）
6	Ф6	54	58	42	0.2
8	Ф8	54	58	42	0.2
10	Ф10	72	67	50	0.3
12	Ф12	72	67	50	0.3
