结构形式

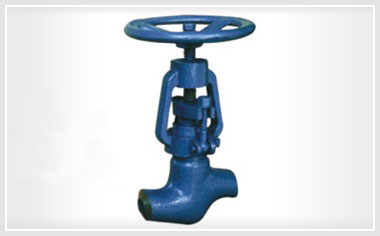

J61焊接式针型阀采用上螺纹阀杆结构，避免了介质与阀杆螺纹的直接接触。
采用硬质钴铬钨合金钢球阀瓣，大大提高了阀瓣在高温工况的材质硬度，且介质冲刷时阀瓣做三维旋转，显著提高了阀瓣抗苛刻工况冲蚀的性能，解决了密封面内漏问题。
此阀主要应用电站一次门蒸汽和热循环水等处。

适用范围

当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

结构示意图

应用规范

1. 设计制造：GB/T 12224-1989； JB/T 3595-2002

2. 连接形式：对焊式连接

3. 结构特征：锥面密封；球面密封；上阀杆螺纹

4. 阀门检验和实验：JB/T 9092-1999

5. 材料：碳钢按GB/T 12228-1989的规定
       不锈钢按 GB/T 1220-1989的规定

性能规范 单位：MPa

主要零件材料

主要外形尺寸
