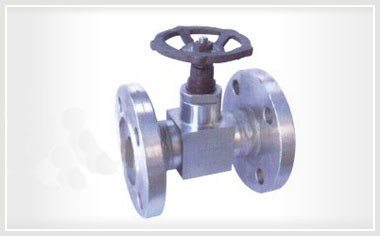

当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
设计制造：GB/T 12224-1989；GB/T12235-1989
连接形式：法兰连接；内螺纹连接
结构特征：锥面密封；上螺纹阀杆
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | 4 |
| 壳体实验 | 6 |
| 密封试验 | 4.4 |
| 气压试验 | 2.4 |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| J48-W-40 | 20# | 20# | 2Cr13 | 20# | PTFE |
| J48-40P | SS304 | SS304 | SS304 | SS304 |
| 规格 | A | B | C | F | f | N-Ф | L | H | Do | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| DN10 | 90 | 60 | 41 | 14 | 2 | 4-φ14 | 130 | 90 | 63 | 2.0 |
| DN15 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | 130 | 90 | 63 | 2.5 |
| DN20 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | 150 | 105 | 90 | 3.5 |
| DN25 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | 160 | 120 | 100 | 4.0 |
注：PN1.0、PN1.6、PN2.5、PN4.0法兰尺寸一样
