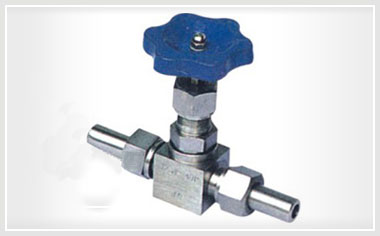

当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
设计制造：GB/T 12224-1989 ；JB/T 7747-1995
连接形式：对焊式管接头
结构特征：锥面密封；浮动阀瓣
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
| 实验项目 | 压力值 |
|---|---|
| 公称压力 | 32 |
| 壳体实验 | 48 |
| 密封试验 | 35.2 |
| 气压试验 | 19.2 |
| 适用温度 | ≤425℃ |
| 适用介质 | 水、蒸汽、油品等 |
| 型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| J21W-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J21W-320P | SS304 | SS304 | SS304 | SS304 |
| 规格 | M | Ф | L1 | L | H | Do | 重量（kg） |
|---|---|---|---|---|---|---|---|
| DN6 | M20×1.5 | φ14×4 | 66 | 140 | 96 | 63 | 0.85 |
| DN10 | M24×4.5 | φ18×4 | 78 | 160 | 115 | 78 | 1.1 |
| DN15 | M30×1.5 | φ22×4 | 94 | 180 | 122 | 100 | 2.0 |
| DN20 | M36×1.5 | φ28×4 | 108 | 220 | 156 | 110 | 3.5 |
| DN25 | M39×1.5 | φ33×4 | 110 | 230 | 170 | 140 | 4.3 |
