概述

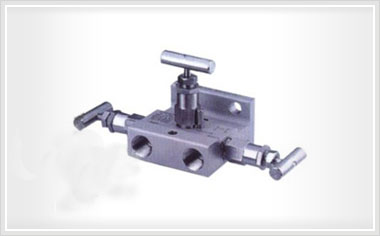

1151法兰式三阀组适用于与美国斯蒙特公司的1151系列电容差压变送器产品配套，其作用是从引压点将信号引入1151系列差压变送器正负测量室，使引压点与测量室接通或断开，为1151电容变送器不可缺少的配件。

适用范围

当前针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

结构示意图

应用规范

1. 设计制造：GB/T 12224-1989；JB/T 8473-1996

2. 连接形式：法兰式连接；NPT内螺纹；对焊式管接头

3. 结构特征：锥面密封；浮动阀瓣

4. 阀门检验和实验：GB/T 13927-1992

5. 材料：碳钢按GB/T 12228-1989的规定
       不锈钢按 GB/T 1220-1989的规定

性能规范 单位：MPa

主要零件材料

主要外形尺寸

三阀组结构原理

三阀组由阀体、二个截止阀及一个平衡阀组成。三阀组是由三个互相沟通的三个阀组成。
根据每个阀在系统中所起的作用可分为：左边为高压阀，右边为低压阀，中间为平衡阀。
三阀组与差变送器配套使用,作用是将正、负压测量室与引压点导通或断开；或将正负压测量室断开或导通。

仪表三阀组的作用

如果说是用节流原件+差压变送器测流量的话，变送器一般都要带三阀组或五阀组，三阀组的作用是两个用于切断，一个用于平衡，五阀组的作用是两个切断，两个排放，一个平衡 在差压式变送器接入工艺管道时要用“三阀组”，作用是：

1. 在管道由初始状态（空）加入介质时，传感器两侧压力会突然变化，压差增大，为避免，应先关闭传感器两侧的阀A、B，打开旁通阀C；

2. 在介质充满管道，并趋近平稳、平衡后，逐渐打开A、B，使传感器两侧均匀施加压力；

3. 最后关闭阀C，传感器开始正常工作；

4. 关闭顺序与上述情况相反。
