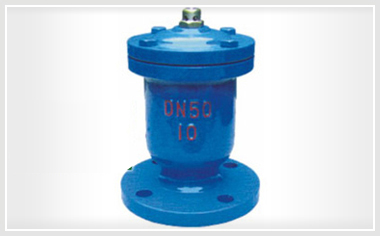

QB1-10系列法兰单口排气阀

概述

QB1-10系列法兰单口排气阀为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。 QBI型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。

工作原理

管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。

零件材料

1、 阀体、铸铁
2、 阀盖、铸铁
3、 浮球、不锈钢
4、 塞头、橡胶
5、 排气阀、黄铜
6、 螺丝、螺帽、元钢

主要尺寸
