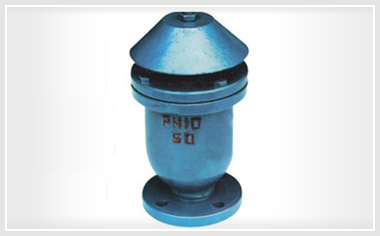

KP-10快速排（吸）气阀

概述

KP-10快速排（吸）气阀设计合理，结构简单，体积小，排气量大，我厂在原基础上进行大量改进，使KP-10快速排（吸）气阀用于管道最高点或闭气的地方来排除管内气体疏通管道，使管道运转正常，出水量达到设计要求，如不装此产品，管内气体形成气阻使管道出水量达不到设计要求。管道在运转时出现停电，停泵管道随时会出现负压力会引起管道振动或破裂，该排气阀(吸气阀)就快速吸入大量空气，防止管道振动或破裂，确保管路安全。

作用原理

KP-10快速排（吸）气阀,当水进入管内时，浮球停在球桶下部进行大量排气，当气排完时，水进入阀内通过球桶把球浮起关闭，停止排气，管道在正常运转时自然会产生少量气体，这些气体会集中到管内上部到相当程度，阀内水与球随时下降，气从不局限性排队出。

技术能数

1、 介质：清水
2、 使用温度常温
3、 阀体：灰铸铁HT200
4、 浮球与塞头：不锈钢
5、 密封材料，丁腈橡胶
6、 阀体强度试压，1.5Mpa
7、 密封试验压力0.05-1.1Mpa

排气量表（按每秒流速成1.5-3.0米计算）

主要连接尺寸

公称通径 （DN）	D	D1	D2	D3	H	Z-фd
25	115	85	65	140	285	4-14
50	160	125	102	200	340	4-14
80	195	160	135	230	490	4-18
100	215	180	158	250	545	4-18
150	280	240	212	300	615	8-23
200	335	295	268	380	730	8-23
