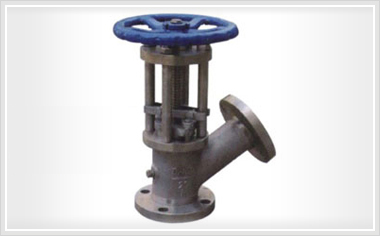

柱塞式放料阀用于框式锚式搅拌器的反应釜放料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。该放料阀广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。
柱塞式放料阀用于框式锚式搅拌器的反应釜放料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。该放料阀广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。
阀体
支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8(316L)、WC8
阀杆
活塞筒
缸套：1Cr18Ni9Ti、、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、Cr17Ni14M02(316L)、00Cr17Ni14M02(316L)
填料：石墨
阀芯盖：铜
填料压盖：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、 1Cr18Ni12MoTi 2Cr13、0Cr17Ni12Mo02(316L)
手轮：可锻铸铁、球墨铸铁或钢
| 口径 DN(mm) | H | DO | D | D1 | D2 | D3 | b | f | d | 连接螺栓 规格数量 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力PN MPa(1.6) | ||||||||||
| 25 | ～286 | 160 | 115 | 85 | 65 | 25 | 16 | 3 | 14 | M12×4 |
| 32 | ～300 | 160 | 1401 | 100 | 76 | 32 | 18 | 3 | 18 | M16×4 |
| 40 | ～355 | 180 | 150 | 110 | 84 | 40 | 18 | 3 | 18 | M16×4 |
| 50 | ～374 | 180 | 165 | 125 | 100 | 50 | 18 | 3 | 18 | M16×4 |
| 65 | ～465 | 220 | 185 | 145 | 118 | 65 | 20 | 3 | 18 | M16×4 |
| 80 | ～480 | 250 | 200 | 160 | 132 | 76 | 20 | 3 | 18 | M16×4 |
| 100 | ～620 | 280 | 220 | 180 | 156 | 95 | 22 | 3 | 18 | M16×4 |
| 125 | ～640 | 300 | 250 | 210 | 184 | 125 | 22 | 3 | 18 | M16×4 |
| 150 | ～782 | 320 | 285 | 240 | 211 | 150 | 24 | 3 | 22 | M20×8 |
| 200 | ～960 | 360 | 340 | 295 | 266 | 200 | 24 | 3 | 22 | M20×12 |
| 250 | ～1027 | 500 | 405 | 355 | 319 | 250 | 26 | 3 | 26 | M24×12 |
