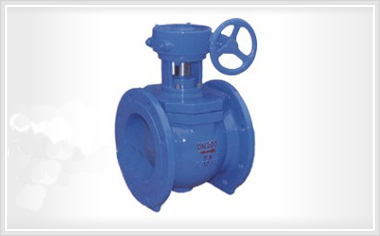

偏心半球面衬胶旋塞阀

偏心半球面衬胶旋塞阀是本公司引进国际最新的设计理念和工艺技术自主开发研制的新产品,拥有自主产权。偏心半球面衬胶旋塞阀采用半球面结构,能有效地清除介质中的沉积颗粒。偏心结构使阀门的开启过程中阀座与球瓣速脱离,延长密封副使用寿命。密封面采用喷涂耐磨镍合金,提高使用寿命。偏心半球面衬胶旋塞阀适用于电厂、冶金、水泥、造纸等行业中的煤粉、灰渣、纸业等物料的输送管线。

联系我们
全国热线021-60706198

产品详情

概述

偏心半球面衬胶旋塞阀是本公司引进国际最新的设计理念和工艺技术自主开发研制的新产品,拥有自主产权。偏心半球面衬胶旋塞阀采用半球面结构,能有效地清除介质中的沉积颗粒。偏心结构使阀门的开启过程中阀座与球瓣速脱离,延长密封副使用寿命。密封面采用喷涂耐磨镍合金,提高使用寿命。偏心半球面衬胶旋塞阀适用于电厂、冶金、水泥、造纸等行业中的煤粉、灰渣、纸业等物料的输送管线。

适用范围

当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图及流量特性

偏心半球面衬胶旋塞阀结构示意图及流量特性

主要零部件材料


阀体、阀盖、压盖旋塞阀座轴承阀瓣
球铁、灰铁、碳钢球铁、灰铁、碳钢不锈钢、碳钢+NBR不锈钢、碳钢+NBR


主要技术参数

公称通径DN:50-800mm
公称压力PN:1.0MPa
工作温度:-19℃-425℃
适用介质:水、油、污水、含颗粒介质液体等
驱动方式:手动、电动、气动

主要连接外型尺寸


DND1D2D3Cn-dm-M×nLH1
5016512599194-Φ19-17884
65185145118194-Φ19-19093
80200160132194-Φ194-M16通孔203109
100220180156198-Φ19-229128
125250210184198-Φ19-254128
150285240211214-Φ234-M20通孔267165
200340295266214-Φ234-M20通孔292198
250395350319248-Φ234-M20深 30330249
300445400370258-Φ234-M20深 30356290
3505054604292612-Φ234-M20深 30432330
40056558154802812-Φ294-M24深 36450355
4506155655302816-Φ288-M24深 36450355
5006706205822912-Φ288-M27深 36660427
6007807256823012-Φ318-M27深 40762567
70089584079432.516-Φ318-M27深 40865633
80010159509013516-Φ348-M30深 45965633


备注:

  1. 法兰连接尺寸按GB/T17241.6-1998标准之PNPN10制造;

  2. 结构长度L参考GB-12221-89标准之系统3制造;

  3. 阀门工作高度随先用的操作机而不同,蜗轮式之操作手传输线可配换为传动帽;

  4. 以上为本公司标准产品,若有特殊需求,请洽询业务部门或代理商。

BYLT942X型活塞式流量调节阀

偏心半球面衬胶旋塞阀 执行标准


压力试验法兰连接尺寸
G/T13927G4216.2~4216.5、GB/T17241.6
