概述

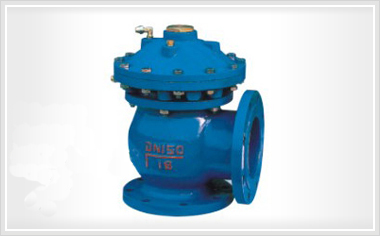

JM744X、JM644X隔膜式液压、气动快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。JM644X气动角式快开排泥阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。JM644X气动角式快开排泥阀 将隔膜代替活塞无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。

适用范围

当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图

安装示意图

技术参数

公称压力0 6MPa、1 0MPa
公称通径：100"～400mm
最低马驱动压力：0.15MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598

主要零部件材料

主要外形连接尺寸
