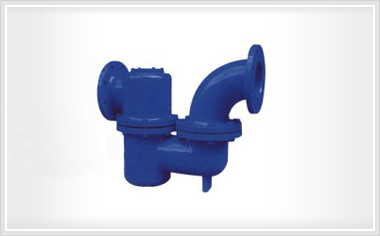

F43X防逆水封阀

F43X1.0型防逆水封阀是我公司高级工程技术人员参照国外技术研究开发的最新产品，F43X防逆水封阀主要应用干清、蓄水池溢流管道上．平时固阀内有水封可阻止下水管道臭气进入清水池，因太雨或下水道堵塞等造成雨污水管水位增高时可阻止污水倒灌清水池，是良好的供水卫生保护装置。

联系我们

全国热线021-60706198

产品详情

概述

F43X1.0型防逆水封阀是我公司高级工程技术人员参照国外技术研究开发的最新产品，F43X防逆水封阀 主要应用干清、蓄水池溢流管道上．平时固阀内有水封可阻止下水管道臭气进入清水池，因太雨或下水道堵塞等造成雨污水管水位增高时可阻止污水倒灌清水池，是良好的供水卫生保护装置。

主要性能

F43X防逆水封阀 结构简单，溢流顺畅无阻，具有双重水封作用。阻隔臭气及污水倒灌，性能可靠，效果良好，且污水倒灌时所带杂物亦不影响密封性能。

工作原理

F43x10T防逆水封阀目主要由带存水弯的阀体及浮球盖板组件等组成．带浮球的盖板盖在阀体的密封阀座上，将阀腔分成内外两部分，内腔为清水部分，外腔通排水管道，当内腔充满清水时，目位于内脏的浮球作月，盖板压力降低，易于开启通流。溢流停止后，盖扳可自行复位．盖严阀座．从而可严格组断臭气殛污水倒灌。如果水池进水口浮球阀*关良好．数年不溢流，阀腔无水，浮球可加重盖板重量．更好地盖严目座，目样可严格姐隔臭气及防止雨，污水倒灌清水池。如果污水进入阀体外腔．所带杂物仅能粘附在盖板外表面，不影响盖柱封严阗座。故该防逆水月工作可靠．效果好，不易出故障。且当有杂物沉淀时．T次溢流时可自动冲出阀体。

适用范围

当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图

主要外形尺寸

DN	D	D1	D2	L	H	H0
80	200	1 60	135	500	380	85
1 00	220	180	155	560	420	85
1 50	285	240	210	690	51 0	85
200	340	295	265	825	600	95
250	395	350	320	945	700	95
300	445	400	368	1065	795	95
400	565	51 5	480	1308	930	100
500	670	620	582	1531	1080	100
600	780	725	682	1770	1250	100
700	895	840	794	2013	1440	120
800	1015	950	901	2246	1610	120
900	1115	1050	1010	2450	1810	120
1000	1230	1160	1110	2695	1940	120
1200	1 455	1 380	1320	2700	1780	140
1400	1 675	1 590	1530	31 00	2080	1 40

技术参数

公称压力：PNl 6—2 5M Pa
公称通径：1 5～300
容气腔压力(占管道压力百分数)50～70％
适用介质无杂物的清水、污水
适用介质温度0～80℃
法兰标准：68／T l 7241 6 68／T 91 1 3
试验标准：GB／T l 3927 APl 598

主要外形连接尺寸

DN	管径	1/2”	3/4”	1”	11/4”	11/2”	2”	21/2”
DN	mm	15	20	25	32	40	50	65
L	1.6MPa	200	300	320	340	.350	365	465
L	2.5MPa	220	320	340	355	380	385	485
DN	管径	3”	4”	5”	6”	8”	10”	12”
DN	mm	80	100	125	150	200	250	300
L	1.6MPa	510	575	600	645	755	855	955
L	2.5MPa	520	585	600	645	755	855	955
