水力控制阀

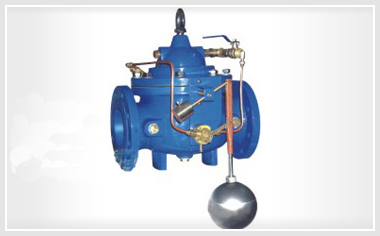

100D定水位阀

100D定水位阀用于水池或水塔的自动供水系统，当液面水位达到设定高度时阀门通过相关结构将信号传递给水泵，水泵停止供水，当液面低于设定位置时水泵自动启动供水，有效防止停泵产生水锤，避免管路产生过高压力，该阀控制灵敏，液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠，使用寿命长。

全国热线021-60706198

结构及用途

当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

100D定水位阀结构示意图

100D定水位阀安装示意图

公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
L		180	180	180	203	203	216	241	292	330	356	495	622	698	787	914	978	978	1295	1448	1956
PN10	D	105	110	135	145	160	180	195	215	245	280	335	390	440	500	565	615	670	780	895	1010
PN10	D1	75	85	100	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725	840	950
PN16	D	105	110	135	145	160	180	195	215	245	280	335	405	460	520	580	640	705	840	910	1020
PN16	D1	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950
PN25	D	105	110	135	145	160	180	195	230	270	300	360	425	485	550	610	660	730	840	955	1070
PN25	D1	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550	600	660	770	875	990
H		212	212	212	265	265	310	250	460	520	570	695	780	905	1025	1080	1030	1135	1270	1460	1640
H1		179	179	179	210	210	215	245	305	365	415	510	560	658	696	735	610	665	725	865	975

注：安装示意图中弹性座封闸阀或蝶阀任选，建议≥DN350选蝶阀。
