概述

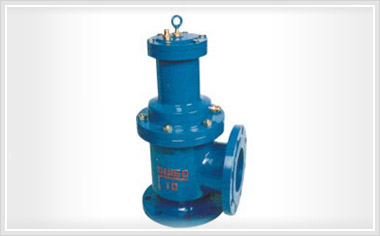

液压、气动角式快开排泥阀，是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。J744X液压角式快开排泥阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封,无泄漏。J744X液压角式快开排泥阀还可通过电动二位四通换向电磁阀实现远程控制。J744X液压角式快开排泥阀操作方便，安全可靠。

适用范围

被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

J744X液压角式快开排泥阀 结构示意图	J744X液压角式快开排泥阀 安装示意图

技术参数

• 公称压力0 6MPa、1 0MPa

• 公称通径：100"～400mm

• 最低马驱动压力：0.15MPa

• 适用介质：水、污水

• 驱动介质：清水、气

• 适用温度：0～80℃

• 法兰标准：GB／T l 7241 6 GB／T 911 3

• 试验标准：GB／T l 3927 APl 598

主要零部件材料

主要外形连接尺寸
