概述

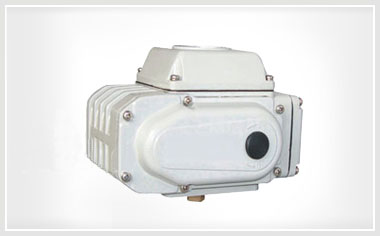

DTR系列回转式电动执行机构功能齐全，有开关型，调节型等，它体积小，重量轻，性能可靠，轴承和关键器件采用进口产品，蜗轮输出一体化，消除了联结，间隙，传动精度高，回差小；选用特殊铜合金锻造，强度高，耐磨性好，铝合金压铸外壳，美观大方，电磁干扰小，任意角度安装，使用方便，防腐防锈，免加油。具有双重限位，过载过热保护、安全性能好。
DTR系列回转式电动执行机构功能齐全，有开关型，调节型等，它体积小，重量轻，性能可靠，轴承和关键器件采用进口产品，蜗轮输出一体化，消除了联结，间隙，传动精度高，回差小；选用特殊铜合金锻造，强度高，耐磨性好，铝合金压铸外壳，美观大方，电磁干扰小，任意角度安装，使用方便，防腐防锈，免加油。具有双重限位，过载过热保护、安全性能好。全行程时间有多种速度可选，采用单相电源驱动，外线线路简单，此外DTR内采用了先进的数字技术和高度集成的模块，机电一体化的设计可直接接收计算机或仪表等输出的4-20mADC或1-5VDC标准信号，实现对电动阀门的智能控制和精确定位。另外我们有机外型智能模块和机内型智能模块供用户选择。
| 机型 项目 | DTR-05 | DTR-10 | DTR-20 | DTR-40 | DTR-100 | DTR-200 |
|---|---|---|---|---|---|---|
| 电源 | 200/220VAC 50/60Hz | 200/220VAC 50/60Hz | 200/220VAC 50/60Hz | 200/220VAC 50/60Hz | 200/220VAC 50/60Hz | 200/220VA 50/60Hz |
| 输出力矩 | 50N.M | 100N.M | 200N.M | 400N.M | 1000N.M | 2000N.M |
| 动作范围 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| 动作时间 | 15秒 | 30秒/60秒 | 30秒/60秒 | 30秒/60秒 | 30秒/60秒 | 30秒/60秒 |
| 保护装置 | 过热保护 | 过热保护 | 过热保护 | 过热保护 | 过热保护 | 过热保护 |
| 环境温度 | -30～+60° | -30～+60° | -30～+60° | -30～+60° | -30～+80° | -30～+80° |
| 额定电流 | 0.15A | 0.3A | 0.45A | 0.8A | 1.0A | 1.2A |
| 绝缘电阻 | 100M/500V DC | 100M/500V DC | 100M/500V DC | 100M/500V DC | 100M/500V DC | 100M/500V DC |
| 耐压值 | 1500V AC 1分钟 | 1500V AC 1分钟 | 1500V AC 1分钟 | 1500V AC 1分钟 | 1500V AC 1分钟 | 1500V AC 1分钟 |
| 手动操作 | 手柄操作 | 手柄操作 | 手柄操作 | 手柄操作 | 手柄操作 | 手柄操作 |
| 限位 | 电气、机械 二重限位 | 电气、机械 二重限位 | 电气、机械 二重限位 | 电气、机械 二重限位 | 电气、机械 二重限位 | 电气、机械 二重限位 |
| 防护等级 | IP-65 | IP-65 | IP-65 | IP-65 | IP-65 | IP-65 |
| 安装角度 | 可任意角度 | 可任意角度 | 可任意角度 | 可任意角度 | 可任意角度 | 可任意角度 |
| 位置测量 | 电位计 | 电位计 | 电位计 | 电位计 | 电位计 | 电位计 |
| 驱动电机 | 8 W/E | 23 W/E | 45 W/E | 90 W/E | 120 W/E | 120 W/E |
| 箱体、箱盖材料 | 压铸铝合金 | 压铸铝合金 | 压铸铝合金 | 压铸铝合金 | 压铸铝合金 | 压铸铝合金 |
| 输入信号 | 4-20mA 或1-5V | 4-20mA 或1-5V | 4-20mA 或1-5V | 4-20mA 或1-5V | 4-20mA 或1-5V | 4-20mA 或1-5V |
| 输出信号 | 4-20mA | 4-20mA | 4-20mA | 4-20mA | 4-20mA | 4-20mA |
| 重量 | 2.5 kg | 4.5 kg | 8.0 kg | 8.1 kg | 11.0 kg | 11.0 kg |
| DT | R | 扭矩代号 | -电路形式 |
|---|---|---|---|
| DT系列电动执行器 | R:角行程 | 05=输出扭矩50NM | A:标准型 其余见电路图 |
| 如：DT角行程执行器，扭矩50NM，A型电路：DTR05-A | |||
