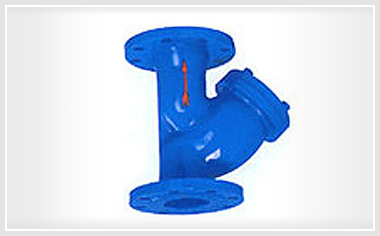

Y型过滤器

Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。

联系我们

全国热线021-60706198

产品详情

概述

主要外形尺寸

型号	连接形式	公称压力（MPa）	耐压试验压力（MPa）	工作压力（MPa）	壳体材料	过滤网材料	网眼总面积
GL41H-10	法兰	1.0	1.1	1.0	灰铸铁	不锈钢	3～4DN
GL41H-16	法兰	1.6	1.76	1.6	球墨铸铁
GL41H-25	法兰	2.5	2.75	2.5	碳钢

主要外形尺寸

公称通径DN（mm）	尺寸（mm）
	L	H	H1
	法兰	法兰	法兰
65	250	198	270
80	280	210	295
100	350	250	344
125	400	305	422
150	440	358	485
200	500	450	602
250	580	503	710
300	670	578	815
350	780	598	844
400	850	618	872
450	850	693	978
500	1000	765	1080
