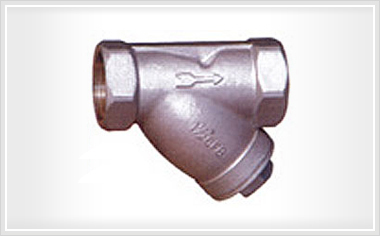

TYG型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。TYG型过滤器适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。
TYG型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。TYG型过滤器适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。
抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小．重量轻。
过滤网材质，有奥氏本304、316、316L。
A型表示：精铸碳钢体，8型精铸不锈钢体，C型精铸黄、青铜。
连接形式：N表示螺纹，W表示承插焊、F表示法兰式。
| 主要零件部件材料表 | Parts 零件名称 | Materials 材料 |
|---|---|---|
| Body 阀体 | carbonstoeIStainlessSteeI Fram bronze．brass 碳钢、不锈钢、黄、青铜 | |
| Gauze Filter Cap 滤网盖 | carbonstoelStainlessSloel 碳钢、不锈钢 | |
| Filter Core Net 滤芯网 | Stainless Steel 不锈钢 | |
| Gaske r 垫片 | Metal graphite 金属石墨 |
| Model 产品型号 | Nominal Diameter(DN) 公称通径 | Connection 连接方式 | Nominal Pressure(MPa) 公称压力 | Max．AIlowable TMP(℃) 最高允许温度 | External Dimensions(mm) 外形尺寸 | ||
|---|---|---|---|---|---|---|---|
| L | H1 | H2 | |||||
| ATGN W-16 64A | 15—20 25 | Thread Socket weld 螺纹承插焊 | 1.6—6.4 | 425 | 90 100 | 20 23 | 78 88 |
| ATGN W-16 64A | 32—40 50 | Thread Socket weld 螺纹承插焊 | 1.6—6.4 | 425 | 130 150 | 32 38 | 120 128 |
| ATGN W-16 25A | 65 80 | Thread Socket weld 螺纹承插焊 | 1.6—2.5 | 350 | 210 230 | 44 54 | 180 192 |
| ATGN W-16 25B | 15—20 25 | Thread Socket weld 螺纹承插焊 | 1.6—2.5 | 350 | 75、85 90 | 20 23 | 75 85 |
| ATGN W-16 25B | 32—40 50 | Thread Socket weld 螺纹承插焊 | 1.6—2.5 | 350 | 120 140 | 32 38 | 113 122 |
| ATGN F-16 25C | 15—20 25 | Thread Flange 螺纹法兰 | 1.6—2.3 | 250 | 85 95 | 22 25 | 78 88 |
| ATGN F-16 25C | 32—40 50 | Thread Flange 螺纹法兰 | 1.6—2.3 | 250 | 130 150 | 35 40 | 115 125 |
