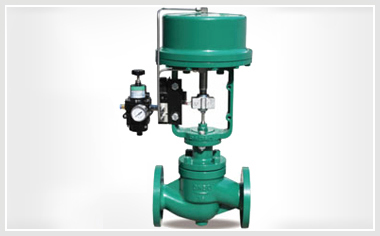

ZQP型气动薄膜切断阀，具有结构简单、操作方便，体形小，重量轻、密封性能好、流量大、使用可靠等特点。阀芯可做使用单座或者套筒以适应不同压差下的切断要求。可选择大推力的气动活塞式执行机构或电动执行机构等。
ZQP型气动薄膜切断阀，具有结构简单、操作方便，体形小，重量轻、密封性能好、流量大、使用可靠等特点。阀芯可做使用单座或者套筒以适应不同压差下的切断要求。可选择大推力的气动活塞式执行机构或电动执行机构等。
阀体型式：直通铸造球型阀体
阀芯型式：单座柱塞或平衡式套筒
公称通径：DN20~200 NPS 3/4〞~ 8〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法 兰 距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型、
保温夹套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构 、活塞式执行机构
电动：3810L系列智能型执行机构、PSL系列执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
| Z | 执行机构 | Q | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
|---|---|---|---|---|---|---|
| Z系列切断阀 | H:气动活塞执行机构 J:气动薄膜执行机构 R:电动3410L执行机构 D:电动PSL执行机构 | Q 切断阀 | P:标准型单座切断阀 | PN16=16 CL150LB=150 LB JIS10K=10K | C=WCB | DN25= DN25 |
| 如：Z型气动薄膜单座调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHP-16C DN50 | ||||||
| 流量特性 | 快开 |
|---|---|
| 允许泄漏量 | 硬密封:IV级（0.01% 阀额定容量） 软密封:VI级（气泡级） 泄漏量标准:GB/T 4213 |
注：性能指标中各项参数为带定位器纯聚四氟乙烯填料的调节阀。
| 公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 行程（mm） | 16 | 25 | 40 | 60 | |||||||
| 气动活塞执行机构 推力（N） | 80 | 125 | 170 | 250 | |||||||
| 1900 | 4500 | 8450 | 18000 | ||||||||
| 气动薄膜执行机构 膜片有效面积Ae (cm2) | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | |||||||
| 350 | 350 | 560 | 900 | ||||||||
| 电动执行机构 推力（N） | 3410L-20 | 3410L-50 | 3810L-65 | 3810L-160 | |||||||
| 2000 | 5000 | 6500 | 16000 | ||||||||
