ZZVP型自力式微压力调节阀

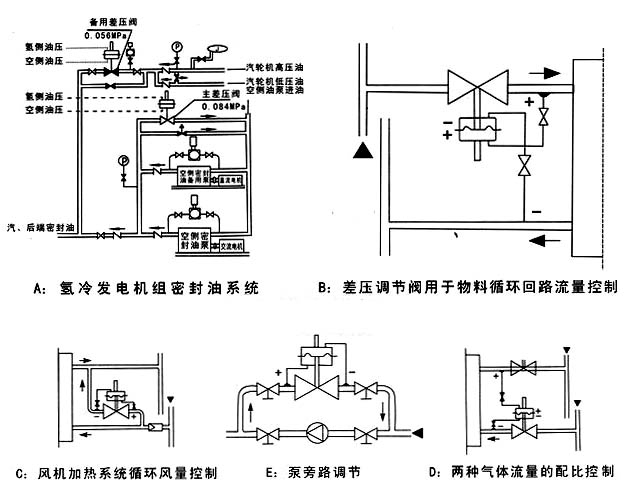

ZZVP型自力式微压调节阀是一种无需外来能源的节能型产品，利用工艺管道中介质的压力变化与信号进行比较，使被调节介质的力与执行机构的输出力平衡，以达到稳定压力、差压值。 ZZCP-1型差压阀，采用平衡型单座阀，压力稳定、精度高、密封性好，用于控制微小差压。ZZCN-10型差压阀采用双座阀，流量系数大，将阀芯正、倒装，可组成二个不同品种的调节阀产品。该产品适用于各种工业炉燃烧系统控制两种燃料气体混合比流量或用于氢冷发电机组密封油系统中，同时，还可用于各种工业气体的减压、稳压或泄压的自动控制。

联系我们

全国热线021-60706198

产品详情

概述

自力式微压调节阀

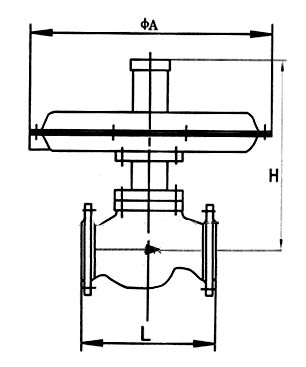

自力式微压调节阀"	自力式微压调节阀结构图

自力式差压调节阀

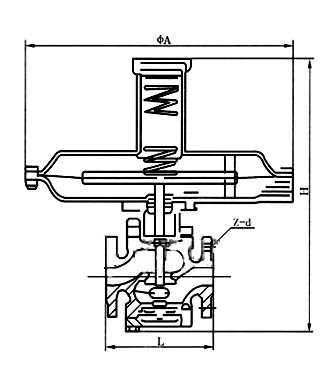

自力式差压调节阀	自力式差压调节阀结构图

主零件材料

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体、阀盖	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、
	垫片	增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片
	上下膜盖	A3钢板冲压
	波纹膜片	丁晴橡胶、耐油橡胶、氟橡胶
	弹簧	60Si2Mn
	波纹管	1Cr18Ni9Ti

性能指标

公称通径DN（mm）		20	25	32	40	50	65	80	100
额定流量（KV）	单座（P）	8	11	20	32	50	80	100	160
额定流量（KV）	双座（N）	─	─	─	─	50	83	─	─
额定行程（mm）		6	8		10		15		20
调节精度（%）		±10
公称压力PN（MPa）	ZZC	0.10 1.0
公称压力PN（MPa）	ZZV	0.10
介质温度（℃）		≤80
允许泄漏量（L/h）	单座（P）	10-4×阀额定容量
允许泄漏量（L/h）	双座（N）	103×阀额定容量
压力调节范围（Kpa）		0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、31~38、36~44、41~51、49~58、56~66、64~78、76~90、76~90

主要技术参数

公称通径DN		20	25	32	40	50	65	80	100	150
φA		308	394	308	394	308	394	394	394	394
ZZV	H	378	460	370	445	460	490	490	510	720-
ZZV	L	150	160	180	200	230	290	310	350	480
ZZC	H	378	465	365	445	455	490	490	510	─
ZZC	L	150	160	180	200	230 222	290 220	310	350	─
重量kg		12	13	15	17	20	28	38	45	56
信号接头螺纹		M16×1.5
