闸阀

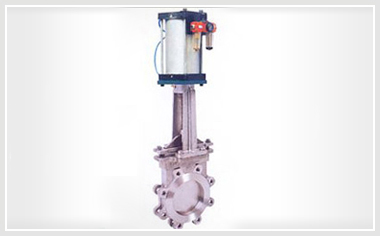

PZ673气动对夹式刀形闸阀

PZ673气动对夹式刀形闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。此类闸阀多用于要求快速切断或开启的声场合。

全国热线021-60706198

产品详情

概述

PZ673气动对夹式刀形闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。此类闸阀多用于要求快速切断或开启的声场合。

双作用：对阀门开启和关闭的两位式控制；
单作用：（弹簧复位）：在电路和气路切断或故障时，阀门自动开启或关闭。

可选附件

单或双控电磁阀（有24V、220V等电压供选择，必要时可选取防爆电磁阀）。
接近开关。
气源处理三联件（包括减压阀、过滤器、油雾器）。
电/气动阀门定位器（调节型用）。

PZ673气动对夹式刀形闸阀结构图

主要外形及连接尺寸(mm)

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	335	4-M12	1.0	50	50	100	125	335	4-M16
	65	46	110	130	363	4-M12		65	50	120	145	363	4-M16
	80	46	125	150	395	4-M16		80	50	135	160	395	4-M16
	100	52	145	170	465	4-M16		100	50	155	180	465	8-M16
	125	56	175	200	530	8-M16		125	50	185	210	530	8-M16
	150	56	200	225	630	8-M16		150	60	210	240	630	8-M20
	200	60	255	280	750	8-M16		200	60	265	295	750	8-M20
	250	68	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	78	362	395	1120	12-M20		300	80	368	400	1120	12-M20
	350	78	412	445	1260	12-M20		350	90	428	460	1260	16-M20
	400	102	462	495	1450	16-M20		400	100	482	515	1450	16-M22
	450	114	518	550	1600	16-M20		450	120	532	565	1600	20-M22
	500	127	568	600	1800	16-M20		500	130	585	620	1800	20-M22
	600	154	670	705	2300	20-M22		600	140	685	725	2300	20-M27
	700	165	775	810	2500	24-M22		700	165	800	840	2500	24-M27
	800	190	880	920	2800	24-M27		800	190	898	950	2800	4-M30
	900	203	980	1020	3100	24-M27		900	203	1005	1050	3100	28-M30
	1000	216	1080	1120	3400	28-M27		1000	216	1115	1160	3400	28-M30
	1200	254	1295	1340	3600	32-M30		1200	254	1325	1380	3600	32-M36
