产品用途

Z11锻钢闸阀适用于 Class150~2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质

应用规范

• 制造按API STD.602

• 连接端

• 承插口尺寸按ANSI B16.11

1. 螺纹端按ANSI B2.1

2. 阀门检查和实验按API STD.598

• 结构：B.B;OS＆Y

• 主体材料：A105, F11,F22,304,316, 304L ,316L,Mone1,20号合金

ANSI 150~800Lb

尺寸和重量 (缩孔)

订货号(WCB,WC6,WC9)

说明：1、如采用螺纹连接，连接单元“S”用“T”表示。
2、如进口端采用承插焊，出口端采用螺纹，则连接单元“S”用“U”表示。

ANSI 900~1500Lb

应用规范

1、设计制造按BS5352
2、连接端
3、承插口尺寸按ANSI B16.11
螺纹端按ANSI B2.1
阀门检查和实验按API STD.598
4、结构：B.B;OS＆Y
5、主体材料：A105, F11,F22,304,316, 304L ,316L,

尺寸和重量 (缩孔)

订货号(WCB,WC6,WC9)

说明：

1. 如采用螺纹连接，连接单元“S”用“T”表示。

2. 如进口端采用承插焊，出口端采用螺纹，则连接单元“S”用“U”表示。

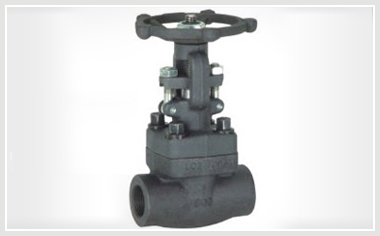

锻钢闸阀

锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
