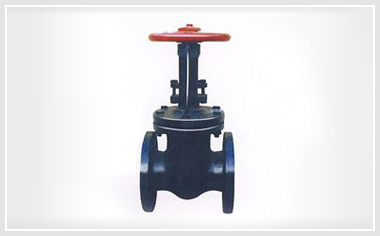

Z44平行式双闸板闸阀

概述

Z44平行式双闸板闸阀适用于介质为水、污水的管路上作闭路设备用，不允许作调节调节流量和排空使用。Z44平行式双闸板闸阀广泛适用于石油、化工、制药、电力等行业。在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。

特点

• 当系统正常工作时，闸板以1.0m/min匀速启、闭；而系统断电等事故状态时的关闭分为快、慢关两个阶段。100-20%开度为快关，时间10（S）。20-0%开度为慢关，时间为40（S）。

• 用在水泵出口作截止、止回阀使用，该阀还具有阀杆锁定装置。保证运行安全。

• Z943T型闸阀选用新型电动装置，可就地操作也可远控，并能满足计算机程控要求。控制准确、安全、可靠。

性能规范

主要零件材料

外形尺寸和连接尺寸

型号	公称通径 DN（mm）	尺寸								重量（kg）
		L	D	D1	D2	b-f	Z-Φd	H	Do
Z44T-10 Z44W-10 Z44H-10 Z44F-10	40	165	145	145	85	18-3	4-18	240	135	16.5
	50	180	160	160	100	20-3	4-18	260	180	20
	65	195	180	180	120	20-3	4-18	300	180	25.5
	80	210	195	195	135	22-3	4-18	345	200	31
	100	230	215	215	155	22-3	8-18	395	200	47
	125	255	245	245	185	24-3	8-18	478	240	64
	150	280	280	280	210	24-3	8-23	558	240	100
	200	330	335	335	265	26-3	8-23	720	320	144
	250	380	390	390	320	28-3	12-23	845	320
	300	420	440	440	368	28-4	12-23	990	400
	350	450	500	500	428	30-3	16-23	1100	400
	400	480	565	565	482	32-3	16-25	1200	500
	450	510	615	615	532	32-3	20-25	1300	500
	500	540	670	670	585	34-3	20-25	1500	500
