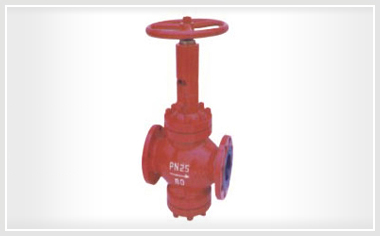

节流截止放空阀

节流截止放空阀是一种新型的节流、截止、放空产品，节流截止放空阀采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点。
节流截止放空阀广泛应用于石油、天然气、煤气、石油液化气及炼油、机场、化工、油气储运等的管道上作闭路装置。

联系我们

全国热线021-60706198

产品详情

概述

节流截止放空阀是一种新型的节流、截止、放空产品，节流截止放空阀采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点。
节流截止放空阀广泛应用于石油、天然气、煤气、石油液化气及炼油、机场、化工、油气储运等的管道上作闭路装置。
该阀门用于站场各放空点，安装在放空球阀下游。放空时要首先全开放空球阀，再打开节流截止放空阀。放空完毕后，要首先关闭节流截止放空阀，再关闭放空球阀。

主要外形和连接尺寸单位: mm

公称压力PN	DN(mm)	25	40	50	80	100	150	200	250
1.6MPa	L	216	230	230	310	350	480	600	730
	H	243	265	346	409	484	521	594	621
	H1	86	108	115	146	163	202	292	355
	D0	180	250	250	300	300	350	350	400
	WT(Kg)	17	24	27	52	60	125	165	285

主要外形和连接尺寸单位: mm

L	216	230	230	310	350	480	600	730
H	243	265	346	409	433	521	594	621
H1	86	108	115	146	163	202	292	355
D0	180	250	250	300	300	350	350	400
WT(Kg)	17	24	27	55	66	140	180	310

主要外形和连接尺寸单位: mm

L	216	230	230	310	350	480	600	730
H	243	265	346	409	433	521	594	621
H1	86	108	115	146	163	202	292	355
D0	180	250	250	300	300	350	350	400
WT(Kg)	20	29	32	67	80	168	215	372

主要外形和连接尺寸单位: mm

L	216	230	230	310	350	480	600	730
H	243	265	346	409	433	521	594	621
H1	86	108	115	146	163	202	292	355
D0	180	250	250	300	300	350	350	400
WT(Kg)	20	29	32	67	80	168	315	372

主要外形和连接尺寸单位: mm

L	230	260	300	380	430	559	660	787
H	245	265	287	409	433	531	709	817
H1	78	106	110	152	169	225	321	399
D0	200	250	300	350	250	400	500	500
WT(Kg)	29	42	55	95	120	240	310	530

主要外形和连接尺寸单位: mm

L	230	260	300	390	450
H	215	265	237	414	440
H1	78	105	110	155	175
D0	200	250	300	350	350
WT(Kg)	35	50	65	116	145
