截止阀

水封式截止阀

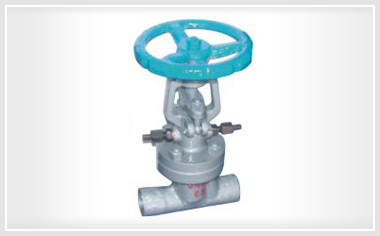

大田DS系列水封式截止阀适用于公称压力≤10.0MPa，工作温度≤400℃或≤550℃，工作介质为水蒸汽油品和非腐蚀性气体的管路上作启闭装置用．尤其适用于火电厂汽机真空冷凝系统有截止阀和闸阀两种形式

全国热线021-60706198

产品详情

用途

结构与性能特点

1、结构形式：阀盖填料室具有水循环密封结构，当接口通人压力为0 6～l 0MPa的水时．可使系统与大气隔离，保证系统具有良好的气密性.
2、连接形式：承插焊连接．法兰连接和焊接连接.
3、驱动方式：手动和电动.
4、DS／Z型系列采用双闸板双向弹性密封、启闭灵活迅速密封可靠；真空隔断截止阀阀杆与阀瓣采用动连接，阀瓣与阀座垂直座封；启闭行程和阀门高度小.
5、产品结构简单紧凑合理检修方便使用寿命长.
6、在管路上作启闭置用．必须处于全开或全闭状态，不得用于调节流量.
水封式截止阀

试验压力

试验压力	公称压力PN(MPa)
试验压力	1.0	1.6	2.5	4.0	6.4	10.0
壳体强度试验	1.5	2.4	3.8	6.0	9.6	15.0
密封试验	1.1	1.8	2.8	4.4	7.0	11.0
上密封试验	1.1	1.8	2.8	4.4	7.0	11.0

使用范围

产品类别	适用温度()	适用介质
碳钢型(C)	≤400	水、蒸汽、油品、非腐蚀性气体
合金钢(I)	≤550	水、蒸汽、油品、非腐蚀性气体

主要零件材料

产品类型	零件名称
产品类型	阀体、阀盖、支架	阀杆	阀扳、阀瓣、密封面	阀座密封面	阀杆螺母	填料
碳钢型(C)	WCB 25	2Cr13	Cr13型不锈钢或硬质合金	C rl3型小锈钢	铝青铜	柔性石墨
合金钢(I)	WC6 WC9	25Cr2Mo1VA	硬质合金	硬质合金	铝青铜	柔性石墨

DS／J61 H/Y-25~64（I）

水封式截止阀

主要尺寸及重量(mm)

公称通径DN(mm)	主要尺寸及连接尺寸(mm)								重量(kg)
公称通径DN(mm)	L	D		D1	a	L1	H	D0	重量(kg)
DS/J61H-25 DS/J61Y-25I
10	130	36	18.5		-	10	256	120	4.8
15	130	36	22.5		-	10	257	120	5.0
20	150	44	28.5		-	11	267	140	7.3
25	160	44	34.5		-	12	269	140	8.2
32	180	48	34		30°30′	-	255	180	12
40	200	55	40		30°30′	-	295	200	15
50	230	64	48		30°30′	-	354	250	25
65	290	82	66		30°30′	-	400	250	38.5
80	310	94	78		30°30′	-	425	300	49
100	350	117	100		30°30′	-	468	350	64
125	400	144	126		30°30′	-	475	400	83
150	480	170	150		30°30′	-	611	400	94
200	600	220	202		30°30′	-	721	400	152
DS/J61H-40 DS/J61Y-40I
10	130	38	18.4		-	10	255	120	5.3
15	130	38	22.5		-	10	257	120	5.7
20	150	47	28.5		-	11	267	140	7.6
25	160	47	34.5		-	12	270	160	8.8
32	180	53	34		30°30′	-	257	160	13.2
40	200	57	40		30°30′	-	297	200	16.5
50	230	68	48		30°30′	-	354	250	26
65	290	85	66		30°30′	-	405	280	41.3
80	310	98	78		30°30′	-	427	320	51.5
100	350	122	100		30°30′	-	470	350	69
125	400	148	124		30°30′	-	475	400	89
150	480	176	148		30°30′	-	614	400	98
DS/J61H-64 DS/J61Y-64I
10	130	38	18.4		-	10	255	140	6
15	130	38	22.5		-	10	257	140	6.4
20	150	47	28.5		-	11	269	160	8.4
25	160	47	34.5		-	12	273	180	9.6
32	180	53	33		30°30′	-	259	200	23
40	260	57	39		30°30′	-	297	250	34
50	300	70	48		30°30′	-	356	280	46
65	340	86	65		30°30′	-	405	320	67
80	480	100	76		30°30′	-	429	360	85
100	430	124	98		30°30′	-	477	400	97

水封式截止阀

主要外形尺寸及连接尺寸DS/J61H-25(40)

公称通径DN/mm	尺寸/mm					重量/kg
公称通径DN/mm	L	D1	D2	H	Do	重量/kg
10	130	10	28	272	120	5
15	130	15	41	272	120	6
20	150	20	44	280	120	6
25	160	25	52	332	160	8
32	190	32	64	342	160	10
40	200	40	75	395	200	16
50	230	50	75	431	240	23
65	290	65	103	457	280	32
80	310	80	116	505	320	43
100	350	100	140	549	360	58
125	400	125	171	621	400	94
150	480	150	198	705	400	119
200	600	200	254	828	400	165
